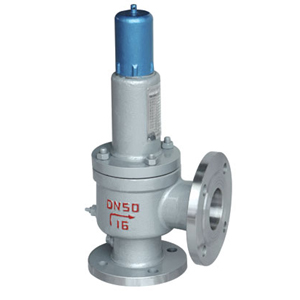

帶手柄彈簧全啟式安全閥說明：a28h a28y帶手柄彈簧全啟式安全閥適用于工作溫度≤200℃的空氣、蒸汽、水、氮?dú)浠旌蠚獾冉橘|(zhì)的設備或管路上，a28y-p/10r8適用于工作溫度≤200℃有腐蝕性介質的設備或管路上，作為超壓保護裝置。
帶手柄彈簧全啟式安全閥主要零部件材料
| no. | 零件名稱 | a28h材料 | a28y-p材料 | a28y-r8材料 |
| 1 | 閥體 | ht200 | zg1cr18ni9ti | cf8m |
| 2 | 閥座 | 35 | zg1cr18ni9ti | cf8m |
| 3 | 調節圈 | 2cr13 | 1cr18ni9ti | 316 |
| 4 | 閥瓣 | 2cr13 | 1cr18ni9ti | 316 |
| 5 | 彈簧 | 50crva | 50crva包覆氟塑料 | 50crva包覆氟塑料 |
| 6 | 閥桿 | 2cr13 | 2cr13 | 316 |
| 7 | 調整螺桿 | 45 | 2cr13 | 316 |
| 8 | 保護罩 | zg200-400 | zg200-400 | cf8m |
| 密封面材料 | 堆焊d507 | 堆焊co基硬質合金 | ||
| 公稱通徑 | 尺寸 | |||||
| do | rc | g | l | l1 | h | |
| 15 | 10 | 1/2" | 3/4" | 37 | 62 | 189 |
| 20 | 12 | 3/4" | 1" | 40 | 65 | 196 |
| 25 | 15 | 1" | 11/4" | 45 | 72 | 277 |
| 32 | 20 | 11/4" | 11/2" | 55 | 85 | 312 |
| 40 | 25 | 11/2" | 2" | 67 | 100 | 322 |
| 50 | 32 | 2" | 21/2" | 76 | 112 | 348 |
| 65 | 40 | 21/2" | 3" | 110 | 135 | 370 |
| 80 | 60 | 3" | 4" | 110 | 145 | 410 |
