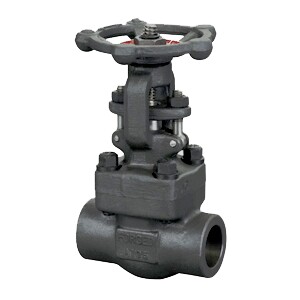

鍛鋼ｙ型截止閥標準材質細表
| 序號 | 零件名稱 | cstoastm | astoastm | sstoastm | |
| a105 | f22 | f304(l) | f316(l) | ||
| 1 | 閥體 | a105 | a182f22 | a182f304(l) | a182f316(l) |
| 2 | 閥瓣 | a276420 | a276304 | a276304(l) | a276316(l) |
| 3 | 閥桿 | a182f6 | a182f304 | a182f304(l) | a182f316(l) |
| 4 | 墊片 | 316夾柔性石墨 | 316夾ptfe | ||
| 5 | 閥蓋 | a105 | a276 304 | a182f304(l) | a182f316(l) |
| 6 | 螺栓 | a193b7 | a193b16 | a193b8 | a193b8m |
| 7 | 填料 | 柔性石墨 | ptfe | ||
| 8 | 填料壓套 | a276410 | a182f304(l) | a182f316(l) | |
| 9 | 填料壓板 | a216wcb | a351cf8 | ||
| 10 | 手輪 | a197 | |||
| 11 | 銘牌 | ss | |||
| 12 | 螺母 | a1942h | a1944 | a1948 | a1948m |
| 13 | 閥桿螺母 | a276410 | |||
| 14 | 螺母 | a1942h | a1944 | a1948 | a1948m |
| 15 | 活節螺栓 | a193b7 | a193b16 | a193b8 | a193b8m |
| 16 | 銷釘 | 柔性石墨 | ptfe | ||
| 適用介質 | 水、蒸汽、油品等 | 水、蒸汽、油品等 | 硝酸、醋酸等 | ||
| 適用溫度 | —29℃～425℃ | —29℃～550℃ | —29℃～200℃ | ||
cs=碳鋼;as=合金鋼;ss=不銹鋼;
鍛鋼ｙ型截止閥尺寸和重量
| nps | 1/2＂ | 3/4＂ | 1＂ | 11/4＂ | 11/2＂ | 2＂ |
| l | 98 | 111 | 120 | 140 | 140 | 170 |
| h（開） | 175 | 215 | 254 | 305 | 305 | 365 |
| w | 100 | 125 | 160 | 160 | 180 | 200 |
| 重量 | 5 | 6.3 | 7.6 | 9.8 | 13.8 | 14.0 |
