美標法蘭截止閥產品簡介：美標法蘭截止閥產品的設計制造符合美國國家標準ansi bi16.34，適用于ansi class150～600lb。工作溫度-29～+425℃（碳鋼）、-40～+500℃(不銹鋼)的各種管路上。用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)、通過選用不同的材質，可適用于水、蒸汽、油品、硝酸、醋酸、強氧化性介質及尿素等多種介質。驅動方式有手動、傘齒輪及電動。美標法蘭截止閥工作原理：美標法蘭截止閥啟閉件是塞形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動。美標法蘭截止閥屬于強制密封式閥門，所以在閥門關閉時，必須向閥瓣施加壓力，以強制密封面不泄漏。當介質由閥瓣下方進入閥內時，操作力所需要克服的阻力，是閥桿和填料的磨擦力與由介質的壓力所產生的推力，關閥門的力比開閥門的力大，所以閥桿的直徑要大，否則會發生閥桿頂彎的故障。美標法蘭截止閥產品特點：1、結構設計緊湊合理，造型美觀。2、采用楔式彈性閘板結構，中大口徑設置滾動軸承，啟閉輕松。3、產品設計制造符合國內外的先進標準要求，密封可靠，性能優良。4、采用國內外多種配管法蘭密封面型式，滿足各種工程需要及用戶要求。5、閥體材料品種齊全、填料、墊片亦根據實際工況或用戶要求合理選配，可適用于各種壓力，溫度及介質工況。美標法蘭截止閥設計標準：

設計與制造   design and manufacture	結構長度   face to face/ end to end	法蘭尺寸   flange dimension	對焊連接尺寸butt welding dimension	壓力-溫度   pressure temperature lating	試驗-檢驗inspection and test
ansi b16.34 bs1873	ansi b16.10	ansi b16.5	ansi b16.25	ansi b16.34	api 598

美標法蘭截止閥壓力試驗：

公稱壓力pn(lb) nominalpressure	強度試驗shell test		水密封試驗water seal test		氣密封試驗air seal test
	mpa	lbf/in2	mpa	lbf/in2	mpa	lbf/in2
150	3.0	430	2.2	315	0.4-0.7	60-100
300	7.7	1110	5.7	815
600	15.3	2220	11.3	1630
900	23.0	3330	17.0	2445
1500	38.4	5560	28.2	4080
2500	64.0	9255	47.0	6790

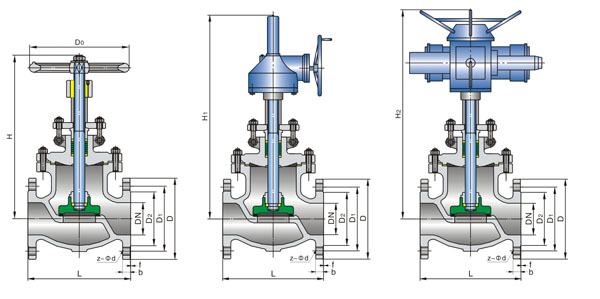

美標法蘭截止閥主要尺寸和重量

dn		150lb 凸面法蘭  主要尺寸dimensions（mm）								重量 weight
mm	in	l	d	d1	d2	b	n-φd	h	d0
15	1/2	108	89	60.5	35	11.2	4-16	241	100	6.9
20	3/4	117	98	69.9	43	12.7	4-16	241	100	9.8
25	1	127	108	79.2	51	14.2	4-16	242	125	13.5
32	11/4	140	117	89	63	16	4-16	280	160	19.5
40	11/2	165	127	98.6	73	17.5	4-16	286	160	28.5
50	2	203	152	120.7	92	19	4-19	368	200	18
65	21/2	216	178	139.7	105	22.4	4-19	387	200	30
80	3	241	190	152.4	127	24	4-19	411	250	41
100	4	292	229	190.5	157	24	4-19	454	250	64
125	5	356	254	216.0	186	24	8-22.5	455	350	86
150	6	406	279	241.3	216	25.4	8-22.5	541	350	113
200	8	495	343	298.5	270	28.4	8-22.5	651	450	178
250	10	622	406	362.0	324	30.2	12-25.4	800	450	270
300	12	698	483	431.8	381	32	12-25.4	1231	600	350
350	14	787	533	476.3	413	35	12-29	1450	600	460
400	16	914	597	539.8	470	36.6	26-29	1645	600	590

美標法蘭截止閥主要尺寸和重量

dn		300lb 凸面法蘭  主要尺寸dimensions（mm）								重量 weight
15	1/2	152	95	66.5	35	14.2	4-16	241	140	7.7
20	3/4	178	117	82.5	43	16	4-19	241	140	11.3
25	1	203	123	89	51	17.5	4-19	283	160	16.8
32	11/4	216	133	98.5	63	19	4-19	320	200	21.2
40	11/2	229	155	114.3	73	20.6	4-22.5	322	200	32.6
50	2	267	165	127	92	22.4	8-19	399	200	25
65	21/2	292	190	149.4	105	25.4	8-22.5	438	250	30
80	3	318	210	168.1	127	28.4	8-22.5	464	280	35
100	4	356	254	200.2	157	31.8	8-22.5	565	350	56
125	5	400	279	235	186	35	8-22.5	614	350	96
150	6	444	318	269.7	216	36.6	12-25.4	717	400	120
200	8	559	381	330.2	270	41.2	12-25.4	930	500	212
250	10	622	444	387.4	324	47.8	16-28.5	1012	550	330
300	12	711	521	450.8	381	50.8	16-32	1231	600	472
350	14	762	584	514.4	413	54	20-32	1450	600	715
400	16	864	648	571.5	470	57.2	20-35	1645	600	920

美標法蘭截止閥主要尺寸和重量

dn		600lb 凸面法蘭  主要尺寸dimensions（mm）								重量 weight
mm	in	l	d	d1	d2	b	n-φd	h	d0
15	1/2	165	95	66.5	35	14.5	4-16	285	100	7.8
20	3/4	190	117	82.5	43	16	4-19	285	125	12.5
25	1	216	124	89	51	17.5	4-19	313	160	17.5
32	11/4	229	133	98.5	63	21	4-19	328	160	23.5
40	11/2	241	156	114.3	73	22.5	4-22.5	365	180	38.5
50	2	292	165	127	92	33	8-19	444	200	35
65	21/2	330	190	149.4	105	36	8-22.5	483	250	50
80	3	356	210	168.1	127	39	8-22.5	533	250	60
100	4	432	273	216	157	45	8-25.4	622	350	110
125	5	508	330	266.7	186	52	8-28.5	750	350	200
150	6	559	356	292.1	216	55	12-28.5	800	450	230
200	8	660	419	349.3	270	63	12-32	927	500	410
250	10	787	508	431.8	324	71	16-35	1257	600	625
300	12	838	559	489	381	74	20-35	1468	680	860

​
