Q347Q47鍛鋼固定式球閥
作者： 來源：http://tjotlfm.gotoip1.com 日期：2018-04-05 22:31:18 人氣： 標簽：
FDBD-0.05電動矩形百葉式調節蝶閥

q347,q47鍛鋼固定式球閥

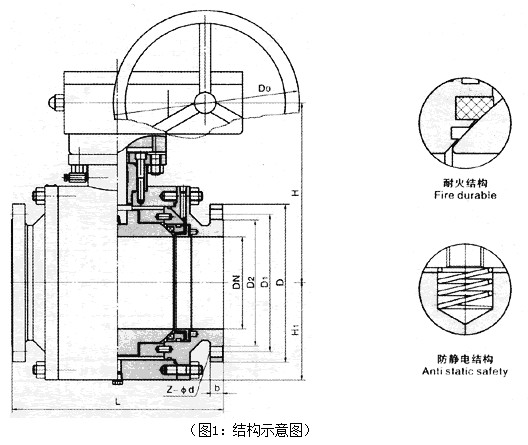

固定球閥連接尺寸參數 單位:mm

固定球閥pn1.6mpa壓力級別

產品型號
type		 公稱通徑
dn		 pn1.6mpa wt
（kg）
l d d1 d2 b z-φd h h1 d0

cq47f-16c
cq47f-16p

cq347f-16c
cq347f-16p

cq647f-16c
cq647f-16p

cq747f-16c
cq747f-16p

cf9b47f-16c
cq9b47f-16p

 50 178 160 125 100 16 4-φ18 160 85 - 28
65 191 180 145 120 18 4-φ18 170 95 - 32
80 203 195 160 135 20 8-φ18 200 110 - 44
100 229 215 180 155 20 8-φ18 210 120 - 86
125 356 245 210 185 22 8-φ18 350 215 - 133
150 394 280 240 210 24 8-φ23 530 190 - 203
200 457 335 295 265 26 12-φ23 575 230 600 273
250 533 405 355 320 30 12-φ25 585 260 600 450
300 610 460 410 375 30 12-φ25 730 300 600 583
350 686 520 470 435 34 16-φ25 860 350 800 750
400 762 580 525 485 36 16-φ30 935 395 800 1190
450 864 640 585 545 40 20-φ30 975 440 800 2100
500 914 705 650 608 44 20-φ34 1060 485 800 3100
600 1067 840 770 718 48 20-φ41 1170 591 800 3980
700 1245 910 840 788 50 24-φ41 1270 686 800 4800

固定球閥pn2.5mpa壓力級別

產品型號
type		 公稱通徑
dn		 pn2.5mpa wt
（kg）
l d d1 d2 b z-φd h h1 d0

cq47f-25
cq47f-25p

cq347f-25
cq347f-25p

cq647f-25
cq647f-25p

cq747f-25
cq747f-25p

cf9b47f-25
cq9b47f-25p


 50 216 160 125 100 20 4-φ18 160 85 - 30
65 241 180 145 120 22 8-φ18 170 95 - 40
80 283 195 160 135 22 8-φ18 200 110 - 52
100 305 230 190 160 24 8-φ23 210 120 - 97
125 381 270 220 188 28 8-φ25 350 215 - 135
150 403 300 250 218 30 8-φ25 530 190 - 204
200 502 360 310 278 34 12-φ25 575 230 600 322
250 568 425 370 332 36 12-φ30 585 260 600 535
300 648 485 430 390 40 16-φ30 730 300 600 775
350 762 550 490 448 44 16-φ34 860 350 800 1210
400 838 610 550 505 48 16-φ34 935 395 800 2300
450 914 660 600 555 50 20-φ34 975 440 800 3400
500 991 730 660 610 52 20-φ41 1060 485 800 4208
600 1143 840 770 718 56 20-φ41 1170 591 800 5080
700 1346 955 875 815 60 24-φ48 1270 686 800 5750
