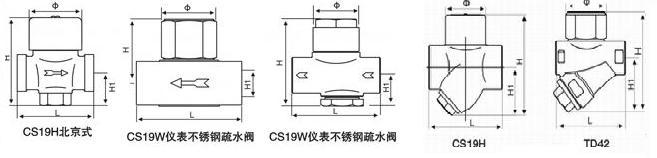

圓盤式蒸汽疏水閥產品簡介：     cs19h、cs49h圓盤式蒸汽疏水閥是根據熱動力原理，利用蒸汽和凝結水的熱動力學不同的特性，引起動能和勢能動靜壓變化。使動作件閥片上下壓差變化，啟動閥片開啟和關閉，從而達到阻汽排水目的。當凝結水排流較低時會發生第二次蒸發，并在粘度、密封等方面與蒸汽方面存在差異驅動啟閉件。熱動力式蒸汽疏水閥帶蒸汽或空氣保溫裝置，不受環境溫度影響，減少動作頻率，延長壽命。備有過濾器和排污。該閥動作靈敏可靠，排水量大。圓盤式蒸汽疏水閥工作原理：     cs19h、cs49h圓盤式蒸汽疏水閥內有一個閥片，既是敏感件又是動作執行件。當裝置啟動時，管道出現冷卻凝結水，凝結水靠工作壓力推開閥片，迅速排放。當凝結水排放完畢，蒸汽進入疏水閥內，蒸汽的體積迅速擴大，蒸汽比凝結水的流速大，使閥片上下產生壓差，閥片在蒸汽流速的吸力下迅速關閉。當閥片關閉時，閥片受到兩面壓力，閥片下面的受力面積小于上面的受力面積，因疏水閥汽室里面的壓力來源于蒸汽壓力，所以閥片上面受力大于下面，閥片緊緊關閉。當疏水閥汽室里面的蒸汽降溫成凝結水，汽室里面的壓力消失。凝結水靠工作壓力推開閥片，凝結水又繼續排放，循環工作，間斷排水。圓盤式蒸汽疏水閥產品特點：1、該閥體積小，重量輕，安裝簡便。2、耐腐蝕，耐磨損，使用壽命長。3、間斷排放凝結水。4、內置大流通面積過濾網，確保無故障工作。5、可在線更換內件和在線清理雜質，維護方便。圓盤式蒸汽疏水閥外形連接尺寸：

產品型號produstion type			dn	尺寸(mmdimensions
				螺紋連接		承插焊連接				法蘭連接
				l	h	l	h	d1	t	l	h	d	d1	d2	b	f	z-φd
cs19h	16	c	15	90	80	75	80	23	7	150	110	95	65	45	14	2	4-φ14
	25		20	90	90	85	90	28	7	150	110	105	75	55	14	2	4-φ14
	40		25	90	115	90	115	33	10	160	115	115	85	65	14	2	4-φ14
cs69h	16	c	32	120	138	120	138	42	12	230	138	135	100	78	16	2	4×φ18
	25		40	120	148	120	148	52	12	230	148	145	110	85	16	3	4×φ18
	40		50	140	163	140	163	62	12	230	163	160	125	100	16	3	4×φ18
cs49h	16	c	65	/	/	/	/	/	/	250	185	180	145	120	18	3	4×φ18
	25		80	/	/	/	/	/	/	280	285	195	160	135	20	3	8×φ18
	40		100	/	/	/	/	/	/	310	315	215	180	155	20	3	8×φ18
			15	90	80	75	80	23	7	150	110	95	95	45	14	2	4-φ14
			20	90	90	85	90	28	7	150	110	105	75	55	14	2	4-φ14
cs19h-16z cs49h-16z			25	90	115	90	115	33	10	160	115	115	85	65	14	2	4-φ14
