電動單(雙)座調節閥的詳細資料：
☆產品型號：zrsp
☆產品名稱：電動單座調節閥
☆產品特點：zrsp（n）型電子式電動單（雙）座調節閥是由3810l系列電子式電動執行機構和單、雙座閥組成，電動執行機構內有伺服系統，無須另配伺服放大器，電子式控制單元被設計成匣子形式，并用樹脂澆鑄，驅動量反饋檢測采用高性能導電塑料電位器，是具有1/250分辨能力的高可靠性產品，連線極為簡單，只需配dc4~20ma或dc1~5v輸入信號及220ac單相電源即可控制運轉，調節機構閥芯是采用頂導向，單座式適用于對泄漏要求嚴格，閥前后壓差低及有一定粘度和含纖維介質的場合，雙座式調節機構具有不平衡力小，允許壓差大，流通能力大等待點，適用于泄漏量要求不嚴格的場合。
電動單(雙)座調節閥主要技術參數和性能：
| 公稱通徑dn |
20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| 座直徑dn(mm) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| 額定流量系數kv | 單座 |
5.0 | 8 | 12 | 20 | 32 | 50 | 80 | 120 | 200 | 280 | 450 | ||
| 雙座 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | 1000 | 1600 | ||
| 行程mm | 10 | 16 | 25 | 40 | 60 | 100 | 100 | |||||||
| 允許壓差△mpa |
≤公稱壓力 |
|||||||||||||
| 基本誤差% |
±2.5 |
|||||||||||||
| 回差% |
2.5 |
|||||||||||||
| 死區% |
1.0 |
|||||||||||||
| 始終點偏差% |
±2.5 |
|||||||||||||
| 額定行程偏差% |
2.5 |
|||||||||||||
| 允許泄漏量q |
kv值的0.01% 按gb4213－84標準 |
|||||||||||||
| 可調范圍 | 50:1 | |||||||||||||
| 配電動執行器型號 | psl |
psl201 | psl202 | psl204 | psl208 | psl312 | psl320 | |||||||
| 3810l |
381lsa－08 | 381lsa－20 | 381lsb－30 | 381lsb－50 | 381lsc－65 | 381lsc—160 | ||||||||
| 公稱壓力介質溫度閥體材料 | 1.6mpa |
常溫－20℃~+200℃ 鑄鐵ht200 |
||||||||||||
| 4.0mpa | 常溫－20℃~+200℃ 鑄鋼zg25 鑄不銹鋼zg1cr18ni9ti |
|||||||||||||
| 中溫－40℃~+450℃ 鑄鋼zg25 鑄不銹鋼zg1cr18ni9ti |
||||||||||||||
| 6.4mpa | 常溫－20℃~+200℃ 鑄鋼zg25 鑄不銹鋼zg1cr18ni9ti |
|||||||||||||
| 中溫－40℃~+450℃ 鑄鋼zg25 鑄不銹鋼zg1cr18ni9ti | ||||||||||||||

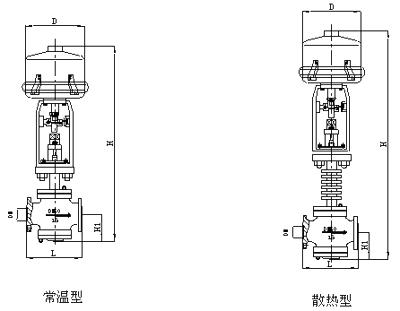

電動單(雙)座調節閥尺寸：
| 公稱通徑 | l | d | 單座式 | 雙座式 | ||||||
| pn（mpa） | h1 | h | h1 | h | ||||||
| 1.6 | 4.0 |
6.4 |
常溫 | 中溫 | 常溫 | 中溫 | ||||
| g3/4 |
75 |
75 |
225 |
32 |
495 |
574 |
||||
| 20 |
180 |
185 |
190 |
225 |
95 |
577 |
747 |
|||
| 25 |
185 |
190 |
205 |
225 |
112 |
672 |
822 |
117 |
682 |
832 |
| 32 |
200 |
210 |
220 |
225 |
118 |
682 |
832 |
120 |
687 |
837 |
| 40 |
220 |
230 |
240 |
255 |
129 |
830 |
972 |
139 |
850 |
990 |
| 50 |
250 |
255 |
265 |
255 |
144 |
860 |
1000 |
144 |
860 |
1000 |
| 65 |
275 |
285 |
295 |
255 |
178 |
964 |
1124 |
188 |
989 |
1144 |
| 80 |
305 |
310 |
325 |
255 |
191 |
989 |
1149 |
208 |
1019 |
1184 |
| 100 |
350 |
355 |
370 |
255 |
195 |
1099 |
1159 |
220 |
1044 |
1204 |
| 125 |
410 |
425 |
440 |
255 |
245 |
1287 |
1459 |
270 |
1332 |
1547 |
| 150 |
450 |
460 |
475 |
310 |
255 |
1302 |
1517 |
280 |
1352 |
1565 |
| 200 |
550 |
560 |
570 |
310 |
290 | 1382 | 1557 | 320 |
1437 |
1652 |
| 250 |
670 |
740 |
750 |
310 |
440 |
1729 |
2004 |
|||
| 300 | 770 | 805 | 310 | 502 | 1764 | 2039 | ||||
電動單(雙)座調節閥型號編制說明：
| z | d | s | p | 40 | p | g |
| 自控閥門 | 執行機構類型： | 位移特征： | 閥門結構： | 公稱壓力： | 閥體材質： | 溫度類型： |
| d：表示ps系列 |
s：表示直行程 | p：表示單座 |
16：表示1.6mp |
c：表示碳鋼 |
g：表示中溫型 常溫省略 | |
| r：表示810系列 |
n：表示雙座 | 40： 表示4.0mp |
p：表示不銹鋼鑄鐵省略 |
|||
| h：表示dkz系列 |
64：表示6.4mp |
