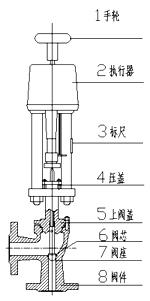

電動角型調節閥產品的詳細資料：產品型號：zdsj型產品名稱：電動角型調節閥產品特點：zdsj系列電子式直行程電動角型調節閥，配用德國進口ps系列直行程電動執行機構，實現對壓力、流量、溫度、液位等參數的調節。具有體積小、重量輕、泄漏量少、流路簡單、阻力小，使用于高壓差、高粘度、含有懸浮物和顆粒狀物質液體的調節，可以避免結焦，堵塞，也便于自潔和水清洗，角型閥一般使用于底進側出的場合，因?yàn)檫@樣可使調節有較好的穩定性。電子式電動角型調節閥，電動角型調節閥，電子式調節閥。電動角型調節閥閥體：☆形式：角型單座鑄造閥
☆公稱通徑：20-300mm
☆公稱形式：pn1.6 4.0 6.4mpa
☆連接形式：法蘭式按jb78-59 jb79-59
☆材料：ht200 zg230—450 zg1cr18ni9ti zg0cr18ni12mo2ti電動角型調節閥上閥蓋：☆常 溫 型：-20℃－+200℃
☆散 熱 型：-40℃－+450℃
☆壓蓋形式：螺栓壓緊式
☆填 料：v型聚四氟乙烯填料、柔性石墨、不銹鋼波紋管電動角型調節閥閥內組織：☆閥芯形式：上導向單座柱塞式閥芯

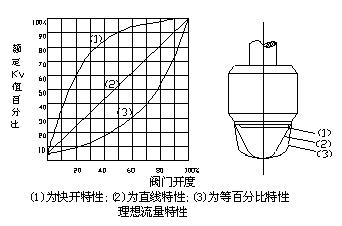

☆流量特性：等百分比特性，直線特性和快開特性
☆材 料：1cr18ni9ti 0cr18ni12m02ti電動角型調節閥執行機構：類型：可選ps、3810、zaz型（dn100以內）、dkz型（dn100以上）系列電子式直行程執行機構。
防爆型選用3810系列技術參數和性能：請參閱對應的執行機構與閥門定位器說明書。電動角型調節閥規格參數表：

公稱通徑dn		20	25	32	40	50	65	80	100	125	150	200	250	300
閥座直徑dn(mm)		20	25	32	40	50	65	80	100	125	150	200	250	300
額定流量系數kv		6.5	10	16	25	40	63	100	160	250	400	630
行程mm		10	16		25		40			60			100	100
允許壓差δmpa		6.1	3.8	2.3	1.4	1.0	2.3	1.6	1.0	0.8	0.6	0.4
基本誤差%		±2.5
回差%		2.5
死區%		1.0
始終點偏差%		±2.5
額定行程偏差%		2.5
允許泄漏量q		kv值的0.1%
可調范圍		30:1
配電動執行器型號	psl	psl201		psl202		psl204			psl208		psl312		psl320
	3810l	sa-08		381lsa-30		381lsb-30			381lsb-50		381lsc-65		381lsc-160
公稱壓力介質溫度閥體材料	1.6mpa	常溫-20℃～+200℃ 鑄鐵ht200
	4.0mpa	常溫-20℃～+200℃ 鑄鋼zg25 鑄不銹鋼zg1cr18ni9ti
		中溫-40℃～+450℃ 鑄鋼zg25 鑄不銹鋼zg1cr18ni9ti
	6.4mpa	常溫-20℃～+200℃ 鑄鋼zg25 鑄不銹鋼zg1cr18ni9ti
		中溫-40℃～+450℃ 鑄鋼zg25 鑄不銹鋼zg1cr18ni9ti

電動角型調節閥主要零件材料及推薦使用溫度范圍：

閥體材料	公稱 壓力 mpa	介質工作溫度℃
		〈	〈	〈	〈	〈	〈	〈	〈	〈	〈	〈	〈	〈	〈
		120	200	250	300	350	400	425	450	475	500	525	550	575	600
		最大工作壓力mpa
鑄鐵ht200	1.6	1.6	1.5
鑄鋼zg25	4.06.4		4.06.4	3.75.9	3.35.2	3.04.7	2.84.1	2.33.7	1.82.9
鑄不銹鋼zg1cr18ni9ti	4.06.4					4.06.4	3.04.4	2.74.2	2.44.0	2.13.8	1.93.5	1.73.4	1.43.2	1.12.9	0.82.6

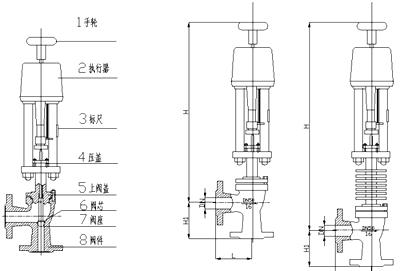

電動角型調節閥安裝尺寸和重量：

公稱通徑dn（mm）	l（mm）	h1mm	h（mm）		rmm	重量
	pn（mpa）		常溫	中溫		pn1.6 mpa
	1.6
20	100	100	740	870	176	15.5
25	115	115	740	870	176	25
32	130	130	785	915	176	27.5
40	130	130	770	900	176	28.5
50	150	150	785	920	176	32.5
65	170	170	915	1080	225	59
80	190	190	975	1140	225	59
100	215	215	1035	1200	225	87
125	250	250	1145	1285	225	133
150	275	275	1200	1340	225	171
200	325	325	1255	1400	225	269

電動角型調節閥型號編制說明：

z	d	s	jp	16	c	g
自控閥門	執行機構類型	位移特征：	閥門結構形式：	公稱壓力：	閥體材質：	溫度類型：
	d：表示ps系列	s：表示直行程	j：表示角形閥	16：表示1.6mpa	c：表示碳鋼	g：表示中溫型常溫省略
	r：表示3810系列		p：表示單座	40：表示4.0mpa	p：表示不銹鋼鑄鐵省略
	h：表示dkz系列			64：表示6.4mpa
	c：表示zaz系列
