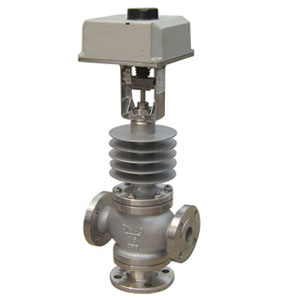

電動三通合流-分流調節閥閥介紹
zazq/x型電動三通合流/分流調節閥采用圓筒型薄壁窗口形閥芯導向。配用dkz直行程電動執行機構，接受0~10或4~20ma.dc信號驅動閥門啟閉。其中三通合流調節閥用于將兩種流體混合成第三種流體，或不同溫度的同種流體，混合成同一溫度流體。三通分流閥將一種流體分成兩路流體。 本系列產品口徑由25mm至200mm，公稱壓力有1.0、1.6、4.0、6.4mpa，溫度范圍-60℃至450℃，控制信號為0~10或4~20ma.dc。配用不同的執行機構可分為普通型和電子型兩種。
電動三通合流-分流調節閥特點 流體對閥芯作用方向都處于流開狀態，故工作穩定性好。除了閥蓋處襯套導向外，閥芯側面與閥座內表面也有導向作用，導向面積大，工作可靠。伺服放大器采用深度動態負反饋，可提高調節精度。電動操作器有多種形式，可適用于4～20ma.dc或0～10ma.dc。電子型電動調節閥可直接由電流信號控制閥門開度，無需伺服放大器。節省自動化投資，與單座、雙座或套筒調節閥相比，組成同樣的系統可省掉一個閥，簡化系統，節省投資。波紋管密封型對移動的閥桿形成完全的密封，堵絕流體外漏。
電動三通合流-分流調節閥主要零件材料 閥體、閥蓋：ht200、zg230～450 zg1cr18ni9ti
閥芯、閥座：1cr18ni9ti 司太萊合金堆焊
填料：聚四氟乙烯
推桿、襯套：2cr13
電動三通合流-分流調節閥主要技術參數
| 公稱通徑mm | 合流 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| 分流 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | ||||||
| 額定流量系數kv | 合流 | 8.5 | 13 | 21 | 34 | 52 | 85 | 135 | 210 | 340 | 535 | 800 | 1260 |
| 分流 | 85 | 135 | 210 | 340 | 535 | 800 | 1260 | ||||||
| 公稱壓力 mpa | 1.6 4.0 6.0 | ||||||||||||
| 流量特性 | 直線 | ||||||||||||
| 執 行 機 構 |
ⅱ型 | dkz-310 | dkz-310 | dkz-410 | dkz-510 | dkz-510 | |||||||
| ⅲ型 | dkz-510c | dkz-310c | dkz-410c | dkz-510c | dkz-510c | ||||||||
| 出軸推力 | 4000 | 4000 | 6400 | 16000 | 16000 | ||||||||
| 行程mm | 16 | 25 | 40 | 60 | 100 | ||||||||
| 上閥蓋型式 | 1.6 | 1.0 | 2.5 | 1.6 | 1.5 | 1.0 | 0.65 | 0.4 | 0.3 | 0.16 | 0.26 | 0.18 | |
| 允許壓差 | 普通式（常溫型），熱片式（中溫型） | ||||||||||||
| 介質溫度℃ | -40～230℃(常溫型)，散熱片式230～450℃(中溫型)，特殊訂貨-100～600℃ | ||||||||||||
| 可調比 | 30:1 | ||||||||||||
| 法蘭標準 | 鑄鐵按jb78-59，鑄鋼按jb79-59 | ||||||||||||
| 輸入阻抗 | ⅱ型：200 ⅲ型：250 | ||||||||||||
| 出廠狀態 | 電開（對上閥座而言），如需電關，訂貨時應注明 | ||||||||||||
| 公稱 通徑 dn |
a | l | h | h1 | |||||||||||
| 分流 | 合流 | pn1.6 | pn4.0 | pn6.4 | 分流 | 合流 | pn1.6 | pn4.0 | pn6.4 | pn1.6 | pn4.0 | pn6.4 | |||
| 普通型 | 熱片型 | 普通型 | 熱片型 | ||||||||||||
| 25 | 520 | 490 | 185 | 190 | 200 | 715 | 865 | 140 | 150 | 160 | |||||
| 32 | 520 | 490 | 200 | 210 | 210 | 721 | 871 | 150 | 160 | 170 | |||||
| 40 | 520 | 490 | 220 | 230 | 235 | 733 | 883 | 160 | 170 | 180 | |||||
| 50 | 520 | 490 | 250 | 255 | 265 | 748 | 898 | 180 | 190 | 200 | |||||
| 65 | 520 | 520 | 275 | 285 | 295 | 839 | 999 | 200 | 220 | 220 | |||||
| 80 | 520 | 520 | 305 | 310 | 320 | 872 | 1032 | 842 | 1002 | 225 | 250 | 265 | 210 | 230 | 240 |
| 100 | 520 | 520 | 350 | 355 | 370 | 896 | 1056 | 846 | 1006 | 245 | 275 | 285 | 220 | 250 | 260 |
| 125 | 520 | 520 | 410 | 425 | 440 | 947 | 1162 | 897 | 1112 | 284 | 320 | 325 | 260 | 300 | 300 |
| 150 | 520 | 520 | 450 | 460 | 475 | 947 | 1162 | 897 | 1112 | 305 | 340 | 340 | 280 | 320 | 320 |
| 200 | 520 | 520 | 550 | 560 | 570 | 965 | 1180 | 905 | 1120 | 350 | 400 | 410 | 320 | 380 | 380 |
| 250 | 520 | 520 | 670 | 740 | 750 | ||||||||||
| 300 | 520 | 520 | 770 | 805 | 820 | ||||||||||
