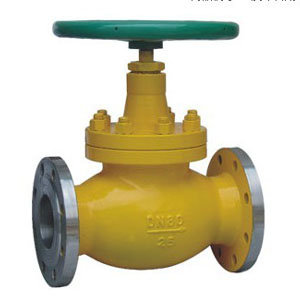

燃?xì)庵够亻y介紹
升降式燃?xì)庵够亻y適用于中、小口徑管路的各種壓力、溫度和介質下控制接通或截?cái)喙苈方橘|(zhì)的啟閉裝置;依靠閥瓣自重和流體壓差實現在管路的自動阻止流體倒流.
燃?xì)庵够亻yh42n性能規范
| 公稱壓力pn | 強度試驗壓力mpa | 空氣密封試驗壓力mpa | 低壓密封試驗（mpa) | 適用介質 | |||
| 2.5 | 3.75 | 2.75 | (-40～+80) | ||||
| dn | l | d | d1 | d2 | d6 | b | f | z-d | h |
| 25 | 160 | 115 | 85 | 65 | 58 | 16 | 2 | 4-*14 | 150 |
| 32 | 190 | 135 | 100 | 75 | 66 | 18 | 2 | 4-*18 | 160 |
| 40 | 200 | 145 | 110 | 85 | 76 | 18 | 3 | 4-*18 | 175 |
| 50 | 230 | 160 | 125 | 100 | 88 | 20 | 3 | 4-*18 | 185 |
| 65 | 290 | 180 | 145 | 120 | 110 | 22 | 3 | 8-*18 | 200 |
| 80 | 310 | 195 | 160 | 135 | 121 | 22 | 3 | 8-*18 | 220 |
| 100 | 350 | 135 | 190 | 160 | 150 | 24 | 3 | 8-*23 | 248 |
| 125 | 400 | 270 | 220 | 188 | 176 | 28 | 3 | 8-*25 | 380 |
| 150 | 480 | 300 | 250 | 218 | 204 | 30 | 3 | 8-*25 | 420 |
| 200 | 600 | 375 | 310 | 278 | 260 | 34 | 3 | 12-*25 | 530 |
| 250 | 650 | 445 | 385 | 345 | 313 | 42 | 3 | 12-*34 | 610 |
| 300 | 750 | 510 | 450 | 408 | 364 | 46 | 4 | 16-*34 | 725 |
燃?xì)庵够亻yh42n主要外形連接尺寸
| dn | l | d | d1 | d2 | b | f | z-d |
| 50 | 140 | 160 | 125 | 100 | 20 | 3 | 4-*18 |
| 65 | 160 | 180 | 145 | 120 | 22 | 3 | 8-*18 |
| 80 | 185 | 195 | 160 | 135 | 22 | 3 | 8-*18 |
| 100 | 210 | 135 | 190 | 160 | 24 | 3 | 8-*23 |
| 125 | 250 | 270 | 220 | 188 | 28 | 3 | 8-*25 |
| 150 | 300 | 300 | 250 | 218 | 30 | 3 | 8-*25 |
| 200 | 380 | 375 | 310 | 278 | 34 | 3 | 12-*25 |
燃?xì)庵够亻y操作原理和結構說明
1、當流體順著箭頭方向通過該閥門時,由于流體的壓差使閥瓣升起,從而流體順利的通過閥門
2、當流體倒流時,由于閥瓣的自重和流體的壓差作用,使閥瓣下降并與密封面密合.防止了流體倒流
3、該閥門為全封閉結構,無動密封,永不外泄.
燃?xì)庵够亻y主要零件材料
| 零 件 名 稱 | 材 料 |
| 閥 體 閥 蓋 | 碳 素 鋼 wcb |
| 閥 瓣 | 25# 密 封 面 尼 龍 1010 |
| 中法蘭螺栓 | 35crmoa |
| 中法蘭螺母 | 35# |
