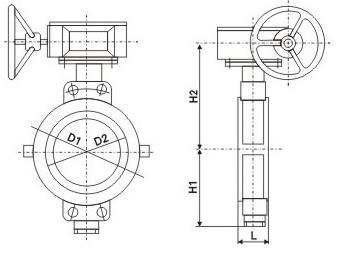

對夾式襯氟蝶閥主要零件及材料：☆上下閥體：鑄鐵、鑄鋼、不銹鋼、內(nèi)襯f☆閥座：f4、f46☆帶桿蝶板：f4、f46☆填料：f4、f46☆襯墊：硅橡膠☆蝸輪手柄：qt400-15球墨鑄鐵對夾式襯氟蝶閥設計標準：☆設計標準：gb12238☆結(jié)構(gòu)長度：gb12221☆法蘭標準：jb/t79-94   gb9113.1-26☆檢驗試驗：jb/t13927☆驅(qū)動方式：蝸輪、手動、電動、氣動對夾式襯氟蝶閥尺寸及重量：

公稱通徑	pn1.0(mpa)主要外形尺寸和連接尺寸(mm)								pn1.6(mpa)			重量
dn	l	d	d1	d2	f	z-φd	h2	h1	d	d1	z-φd	kg
40	33	145	110	85	3	4-φ18	270	80	145	110	4-φ18	4
50	43	160	125	100	3	4-φ18	280	85	160	125	4-φ18	5
65	46	180	145	120	3	4-φ18	290	93	180	145	4-φ18	7
80	46	195	160	140	3	4-φ18	310	100	195	160	8-φ18	9
100	52	215	180	155	3	8-φ18	340	110	215	180	8-φ18	13
125	56	245	210	185	3	8-φ18	355	120	245	210	8-φ18	15
150	56	280	240	210	3.5	8-φ23	380	160	280	240	8-φ23	24
200	60	335	295	265	3.5	8-φ23	430	245	335	295	12-φ23	38
250	68	390	350	320	4	12-φ23	450	260	405	355	12-φ26	60
300	78	440	400	370	4	12-φ23	480	300	460	410	12-φ26	70
350	78	500	460	420	4	16-φ23	600	320	520	470	16-φ26	80
400	102	565	515	475	4.5	16-φ25	630	330	580	525	16-φ30	120
450	114	615	565	525	4.5	20-φ25	655	380	640	585	20-φ30	165
500	127	670	620	580	5	20-φ25	680	390	715	650	20-φ33	205
600	154	780	725	690	5	20-φ30	730	450	840	770	20-φ36	250
700	165	895	840	800	5	24-φ30	790	480	910	840	24-φ36	320
800	190	1010	950	905	5	24-φ34	880	580	1020	950	24-φ39	395
900	203	1110	1050	1005	5	28-φ34	930	625	1120	1050	28-φ39	450
1000	216	1220	1160	1115	6	28-φ34	1000	660	1255	1170	28-φ42	600
1200	254	1450	1380	1325	6	32-φ41	1300	780	1485	1390	32-φ48	825
