D341F46法蘭襯氟蝶閥
作者：來源：http://tjotlfm.gotoip1.com 日期：2018-04-04 17:11:14 人氣：標簽：

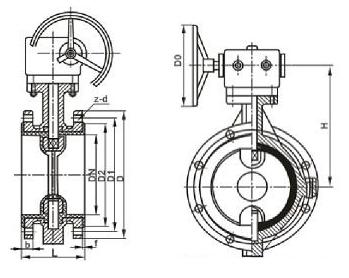

法蘭襯氟蝶閥主要零件及材料：☆上下閥體：鑄鐵、鑄鋼、不銹鋼、內襯f☆閥座：f4、f46☆帶桿蝶板：f4、f46☆填料：f4、f46☆襯墊：硅橡膠☆蝸輪手柄：qt400-15球墨鑄鐵法蘭襯氟蝶閥設計標準：☆設計標準：gb12238☆結構長度：gb12221☆法蘭標準：jb/t79-94 gb9113.1-26☆檢驗試驗：jb/t13927☆驅動方式：蝸輪、手動、電動、氣動法蘭襯氟蝶閥尺寸及重量：

公稱通徑		標準值								參考值
dn（mm）	nps（inch）	l	d	d1	d2		f	b	z-φd	w	do	h	wt(kg)
dn（mm）	nps（inch）	pn1.0mpa
40	11/2	106	145	110	85	3	18		4-φ18	160		140	10
50	2	108	160	125	100	3	20		4-φ18	200		160	12
65	11/2	112	180	145	120	3	20		4-φ18	250		165	14
80	3	114	195	160	135	3	22		4-φ18	250		170	16
100	4	127	215	180	155	3	22		8-φ18	300		180	18
125	5	140	245	210	185	3	24		8-φ18	300		275	20
150	6	140	280	240	210	3	24		8-φ23		200	295	38
200	8	152	335	295	265	3	26		8-φ23		200	320	74
250	10	250	390	350	320	3	28		12-φ23		240	385	105
300	12	270	440	400	368	3	28		12-φ23		240	390	142
350	14	290	500	460	428	4	30		16-φ23		240	460	179
400	16	310	565	515	482	4	32		16-φ25		280	510	220
450	18	330	615	565	532	4	32		20-φ25		280	540	268
500	20	350	380	620	585	4	34		20-φ25		320	570	378
600	24	390	780	725	685	4	36		20-φ30		320	660	608
700	28	430	895	840	800	5	40		24-φ30		360	710	1050
800	32	470	1010	950	905	5	44		24-φ34		360	780	1320
900	36	510	1110	1050	1005	5	46		28-φ34		380	885	1795
1000	40	550	1220	1160	1115	5	50		28-φ34		400	990	1900
pn1.6mpa
40	11/2	106	145	110	85		3	18	4-φ18	200		140	10
50	2	108	160	125	100		3	20	4-φ48	200		160	12
65	11/2	112	180	145	120		3	20	4-φ18	250		165	13
80	3	114	195	160	135		3	22	8-φ18	250		170	14
100	4	127	215	180	155		3	24	8-φ18	300		180	16
125	5	140	245	210	185		3	26	8-φ18	300		275	18
150	6	140	280	240	210		3	28	8-φ23		200	295	42
200	8	152	335	295	265		3	30	12-φ23		200	320	78
250	10	250	405	355	320		3	32	12-φ25		240	385	120
300	12	270	460	410	375		4	34	12-φ25		240	390	145
350	14	290	520	470	435		4	38	16-φ25		240	460	202
400	16	310	580	525	485		4	40	16-φ30		280	510	235
450	18	330	640	585	545		4	44	20-φ30		280	540	368
500	20	350	705	650	608		4	46	20-φ34		320	570	420
600	24	390	840	770	718		5	54	24-φ41		320	660	750
700	28	430	910	840	788		5	54	24-φ41		360	710	1028
800	32	470	1020	950	898		5	54	24-φ41		380	780	1690
900	36	510	1120	1050	998		5	54	28-φ41		400	885	1815
1000	40	550	1255	1170	1110		5	60	28-φ48		500	990	2050
