當前位置：網站首頁 > 產品展示 > 閘閥 > 正文
高溫高壓焊接閘閥中腔選用壓力自緊式密封布局，內腔壓力越高密封功能越好。支管兩頭為焊接布局，習慣不一樣的接收要求。閘板和閥座的密封面選用司太立(stellite)鈷基硬質合金堆焊而成，耐磨、耐高溫，耐腐蝕，抗擦傷功能好。閥桿經調質和外表氮化處置，有良好的抗腐蝕性和抗擦傷性。啟閉件的布局可根據用戶要求規劃成單板、雙板、平行雙板等不一樣形式。焊接銜接的閘閥適用于公稱壓力42.0mpa工作溫度≤600℃的石油、化工、火力電站等各種工況的管路上，切斷或接通介質。
高壓鍛鋼閘閥的基本原理
閘閥具有流體阻力小，適用的壓力、溫度范圍大等特點，是一種最常用的截?cái)嚅y，用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)。目前，國內閘閥普遍采用的是七十年代的三化設計結構。與美國、日本等先進國家的閘閥相比，結構笨大，閥體材料品種不全，密封性能不可靠。密封性能不可靠。尤其是pn1.0mpa的低壓閘閥，國內只有鑄鐵材料，鑄鐵閘閥常常發生閥體凍裂、閘板脫落等嚴重問題，鑄鐵閘閥的碳鋼閥桿易銹蝕，填料墊片質量差，內外泄漏嚴重。對于腐蝕性介質工況，國內缺少適用于低壓系統的pn1.0mpa不銹鋼閘閥，用較高壓力級的不銹鋼閘閥代用，不僅增大了工程或項目的投資，也造成了不銹鋼材料不必要的浪費。
高壓閘閥產品特點
1、符合國內外先進標準的要求，密封可靠，性能優良。
2、閥體材料品種齊全，填料、墊片可根據實際工況或用戶要求合理選配，能適用于各種壓力、溫度及介質工況。
3、采用楔式彈性閘板結構，中大口徑設置滾動軸承，啟閉輕松。
4、可采用多種配管法蘭標準及法蘭密封面型式，滿足各種工程需要及用戶要求。
5、開發了pn1.0mpa的低壓碳鋼閘閥，可替代鐵制閘閥，有效地解決了鑄鐵閘閥殼體易凍裂、閘板易脫落、閥桿易銹蝕，密封性能不可靠等問題。
6、開發了pn1.0mpa的低壓不銹鋼系列閘閥，能適用于各種腐蝕性介質工況，降低成本，節約材料。
高壓鍛鋼閘閥適用范圍
高壓鍛鋼閘閥適用于公稱壓力pn1.0～16.0mpa，工作溫度-29～425℃（碳鋼）及-40～200℃（不銹鋼）的名種管路上，用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)。通過選用不同的材質，可適用于水、蒸汽、油品、硝酸、醋酸、強氧化性介質及尿素等多種介質，驅動方式有手動、傘齒輪傳動及電動。
鍛鋼閘閥有三種閥蓋設計形式。第一種是螺栓式閥蓋，按這種設計形式設計的閥門，其閥體與閥蓋用螺栓螺母連接，纏繞式墊片（316夾柔性石墨制造）密封。客戶有特殊要求時也可采用金屬環連接。第二種設計形式是焊接式閥蓋，按這種設計形式的閥門，其閥體與閥蓋用螺紋連接，全焊密封。客戶有特殊要求時也可采用全焊透連接。第三種是壓力自緊式閥蓋，按這種設計形式設計的閥門，其閥體與閥蓋螺紋連接，內壓自密封環密封。

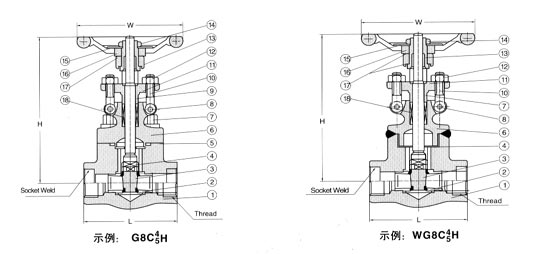

高溫高壓焊接、內螺紋鍛鋼閘閥 800lb
| 序號 | 零件名稱 | cs to astm | as to astm | ss to astm | |
| type a105n | type f22 | type f304(l) | type f316(l) | ||
| 1 | 閥體 | a105n | a182 f22 | a182 f304(l) | a182 f316(l) |
| 2 | 閥座 | a276 420 | a276 304 | a276 304(l) | a276 316(l) |
| 3 | 閘板 | a182 f430/f410 | a182 f304 | a182 f304(l) | a182 f316(l) |
| 4 | 閥桿 | a182 f6a | a182 f22 | a182 f304(l) | a182 f316(l) |
| 5 | 墊片 | 316夾柔性石墨 | 316夾ptfe | ||
| 6 | 閥蓋 | a105n | a182 f22 | a182 f304(l) | a182 f316(l) |
| 7 | 閥蓋 螺栓 | a193 b7 | a193 b16 | a193 b8 | a193 b8m |
| 8 | 圓柱銷 | a276 420 | a182 f304 | ||
| 9 | 填料壓套 | a276 410 | a182 f304(l) | a182 f316(l) | |
| 10 | 活節螺栓 | a193 b7 | a193 b16 | a193 b8 | a193 b8m |
| 11 | 填料壓板 | a105 | a182 f11 | a182 f304(l) | a182 f316(l) |
| 12 | 螺母 | a194 2h | a194 4 | a194 8 | a194 8m |
| 13 | 閥桿螺母 | a276 420 | |||
| 14 | 鎖緊螺母 | a194 2h | a194 4 | a194 8 | a194 8m |
| 15 | 銘牌 | ss | |||
| 16 | 手輪 | a197 | |||
| 17 | 潤滑墊片 | a473 431 | |||
| 18 | 填料 | 柔性石墨 | ptfe | ||
| 適用介質 | 水、蒸汽、油品等 | 水、蒸氣、油品等 | 硝酸、醋酸等 | ||
| 適用溫度 | -29°c～425°c | -29°c～550°c | -29°c～200°c | ||
※注意：客戶需求的其他材質也可采用。密封面材料配對由客戶指定內件代號決定。
cs=碳鋼；as=合金鋼；ss=不銹鋼；
尺寸和重量
| nps | 縮徑 | 3/8 | 1/2 | 3/4 | 1 | 11/4 | 11/2 | 2 | / |
| 全徑 | / | 3/8 | 1/2 | 3/4 | 1 | 11/4 | 11/2 | 2 | |
| l | 79 | 79 | 92 | 111 | 120 | 120 | 140 | 178 | |
| h（開） | 158 | 158 | 169 | 197 | 236 | 246 | 283 | 330 | |
| w | 100 | 100 | 100 | 125 | 160 | 160 | 180 | 200 | |
| 重量 | 螺栓式 | 2.1 | 2.0 | 2.3 | 4.3 | 5.9 | 6.9 | 11.1 | 15.2 |
| 焊接式 | 1.8 | 1.7 | 2.0 | 3.8 | 5.1 | 6.1 | 10.2 | 14.2 | |
900lb～1500lb

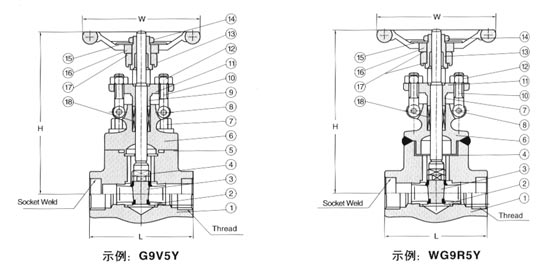

高溫高壓焊接、內螺紋鍛鋼閘閥 900lb～1500lb
標準材質明細表
| 序號 | 零件名稱 | cs to astm | as to astm | ss to astm | |
| type a105n | type f22 | type f304(l) | type f316(l) | ||
| 1 | 閥體 | a105n | a182 f22 | a182 f304(l) | a182 f316(l) |
| 2 | 閥座 | a276 420 | a276 304 | a276 304(l) | a276 316(l) |
| 3 | 閘板 | a182 f430 | a182 f304 | a182 f304(l) | a182 f316(l) |
| 4 | 閥桿 | a182 f6a | a182 | a182 f304(l) | a182 f316(l) |
| 5 | 墊片 | 316夾柔性石墨 | 316夾ptfe | ||
| 6 | 閥蓋 | a105n | a182 f22 | a182 f304(l) | a182 f316(l) |
| 7 | 閥蓋 螺栓 | a193 b7 | a193 b16 | a193 b8 | a193 b8m |
| 8 | 圓柱銷 | a276 420 | a182 f304 | ||
| 9 | 填料壓套 | a276 410 | a182 f304(l) | a182 f316(l) | |
| 10 | 活節螺栓 | a193 b7 | a193 b16 | a193 b8 | a193 b8m |
| 11 | 填料壓板 | a105 | a182 f11 | a182 f304(l) | a182 f316(l) |
| 12 | 螺母 | a194 2h | a194 4 | a194 8 | a194 8m |
| 13 | 閥桿螺母 | a276 420 | |||
| 14 | 鎖緊螺母 | a194 2h | a194 4 | a194 8 | a194 8m |
| 15 | 銘牌 | ss | |||
| 16 | 手輪 | a197 | |||
| 17 | 潤滑墊片 | a473 431 | |||
| 18 | 填料 | 柔性石墨 | ptfe | ||
| 適用介質 | 水、蒸汽、油品等 | 水、蒸氣、油品等 | 硝酸、醋酸等 | ||
| 適用溫度 | -29°c～425°c | -29°c～550°c | -29°c～200°c | ||
※注意：客戶需求的其他材質也可采用。密封面材料配對由客戶指定內件代號決定。
cs=碳鋼；as=合金鋼；ss=不銹鋼；
尺寸和重量
| nps | 縮徑 | 3/8 | 1/2 | 3/4 | 1 | 11/4 | 11/2 | 2 | / |
| 全徑 | / | 3/8 | 1/2 | 3/4 | 1 | 11/4 | 11/2 | 2 | |
| l | 92 | 111 | 111 | 120 | 120 | 140 | 178 | 210 | |
| h（開） | 169 | 197 | 197 | 236 | 246 | 283 | 330 | 354 | |
| w | 100 | 125 | 125 | 160 | 160 | 180 | 200 | 240 | |
| 重量 | 螺栓式 | 2.5 | 4.3 | 4.2 | 6.6 | 8.8 | 12.5 | 17.2 | 23.5 |
| 焊接式 | 2.4 | 4.2 | 4.0 | 6.3 | 8.7 | 12.1 | 17.2 | 22.0 | |
900lb～2500lb

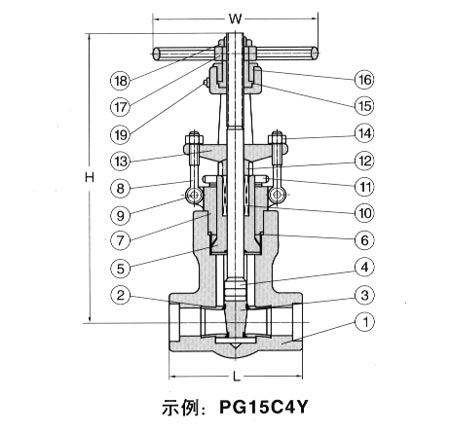

高溫高壓焊接、內螺紋鍛鋼閘閥（自密封） 900lb～2500lb
標準材質明細表
| 序號 | 零件名稱 | cs to astm | as to astm | ss to astm | |
| type a105n | type f22 | type f304(l) | type f316(l) | ||
| 1 | 閥體 | a105n | a182 f22 | a182 f304(l) | a182 f316(l) |
| 2 | 密封環 | a276 420 | a276 304 | a276 304(l) | a276 316(l) |
| 3 | 閘板 | a182/f430 | a182 f304 | a182 f304(l) | a182 f316(l) |
| 4 | 閥桿 | a182 f6a | a182 f304 | a182 f304(l) | a182 f316(l) |
| 5 | 密封座 | a105n | a182 f304 | a182 f304(l) | f316(l) |
| 6 | 密封環 | f182 f304 | a182 f304 | a276 304l | a276 316l |
| 7 | 閥蓋 | a105n | a182 f22 | a182 f304(l) | a182 f316(l) |
| 8 | 活節螺栓 | a193 b7 | a193 b16 | a193 b8 | a193 b8m |
| 9 | 圓柱銷 | a276 f420 | a182 f304 | ||
| 10 | 填料 | 柔性石墨 | ptfe | ||
| 11 | 提升螺母 | a194 2h | a194 4 | a194 8 | a194 8m |
| 12 | 填料壓套 | a276 f420 | a182 f304 | ||
| 13 | 填料壓板 | a105 | a182 f304 | ||
| 14 | 螺母 | a194 2h | a194 4 | a194 8 | a194 8m |
| 15 | 閥桿螺母 | a276-420 | |||
| 16 | 軸承壓蓋 | a194 2h | a194 4 | a194 8 | a194 8m |
| 17 | 手輪 | a197 | |||
| 18 | 鎖緊螺母 | a194 2h | a194 4 | a194 8 | a194 8m |
| 19 | 黃銅油杯 | brass | |||
| 適用介質 | 水、蒸汽、油品等 | 水、蒸氣、油品等 | 硝酸、醋酸等 | ||
| 適用溫度 | -29°c～425°c | -29°c～550°c | -29°c～200°c | ||
※注意：客戶需求的其他材質也可采用。密封面材料配對由客戶指定內件代號決定。
cs=碳鋼；as=合金鋼；ss=不銹鋼；
尺寸和重量
| nps | 1/2″ | 3/4″ | 1″ | 11/4″ | 11/2″ | 2″ | |
| l | 900-150lb | 140 | 140 | 140 | 178 | 178 | 216 |
| 2500lb | 186 | 186 | 186 | 232 | 232 | 279 | |
| h(開) | 321 | 321 | 321 | 380 | 414 | 502 | |
| w | 160 | 160 | 180 | 200 | 250 | 280 | |
| 重量 | 900lb-1500lb | 11.5 | 10.8 | 10.5 | 19.6 | 21.0 | 55.4 |
| 2500lb | 12.3 | 11.6 | 10.8 | 26.0 | 28.4 | 60.0 | |
