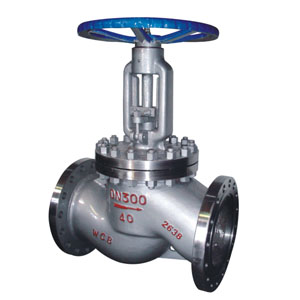

J41H重型截止閥
作者：來源：http://tjotlfm.gotoip1.com 日期：2018-04-04 17:18:05 人氣：標簽：

重型截止閥說明：國標重型截止閥的啟閉件是圓柱形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動。國標截止閥只適用于全開和全關，一般不用來調節流量，定做時允許作調節和節流。

重型截止閥應用范圍:
法蘭連接國標截止閥適用于公稱壓力pn1.6～16.0mpa，工作溫度-29～550℃的石油、化工、制藥、化肥、電力行業等各種工況的管道上，切斷或接通介質。截止閥適用介質為：水、油品、蒸汽、酸性介質等。操作方式有：手動、齒輪傳動、電動、氣動等。

重型截止閥結構特點：
截止閥產品設計制造按國家標準gb12235，結構合理，密封可靠，性能優良，造型美觀。
閥瓣、閥座密封面用鐵基合金堆焊或司太立（stellite）鈷基硬質合金堆焊而成，耐磨、耐高溫、耐腐蝕、抗擦傷性能好、使用壽命長。
閥桿經調質及表面氮化處理，有良好的抗腐蝕性和抗擦傷性。
可采用各種配管法蘭標準及法蘭密封面形式，滿足各種工程需要和用戶要求。
倒密封采用螺紋連接密封座或本體堆焊奧氏體不銹鋼而成，密封可靠，填料與日俱更換可在不停機情況下進行方便快捷不影響系統運行。

重型截止閥標準規范：
設計制造標準：gb/t 12235-2007
結構長度標準：gb/t 12221-2005
連接法蘭標準：gb/t 9113
壓力溫度等級：gb/t 12224-2005
試驗檢驗標準：gb/t 13927-2008

重型截止閥性能規范

公稱壓力 pn（mpa）	試驗壓力		適用溫度（℃）				適用介質
公稱壓力 pn（mpa）	強度試驗	密封試驗	wcb	wr5mo	1cr18ni12mo2ti	1c18ni9ti	適用介質
1.6	2.4	1.8	≤425	≤550	≤200	≤200	水、油品、蒸氣、酸性介質
2.5	3.8	2.8
4.0	6.0	4.4
6.4	9.6	7.1
10.0	15	11				/
16.0	24	17.6				/

重型截止閥零件材料與工況：

閥體	wcb	zg1cr18ni12mo2ti	zgcr5mo	zg1cr18ni9ti
閥蓋	wcb	zg1cr18ni12mo2ti	zgcr5mo	zg1cr18ni9ti
支架	wcb	zg1cr18ni12mo2ti	zgcr5mo	zg1cr18ni9ti
閥瓣	2cr13	316	cr5mo	304
閥桿	2cr13	316	25cr2mov	304
閥座	25	316	304	304
密封環	304、增強柔性石墨
填料	增強柔性石墨
閥桿螺母	zcua110fe3

重型截止閥主要尺寸及重量：

公稱壓力 pn（mpa）	公稱通徑 dn（mm）	主要外形尺寸及連接尺寸										重量
公稱壓力 pn（mpa）	公稱通徑 dn（mm）	l	d	d1	d2	d6	b-f	f2	z-φd	h	do	重量
1.6	10	130	90	60	40	/	14-2	/	4-14	198	120	4.7
	15	130	95	65	45	/	16-2	/	4-14	218	120	5.2
	20	150	105	75	55	/	16-2	/	4-14	258	140	7.1
	25	160	115	85	65	/	16-2	/	4-14	275	160	7.4
	32	180	135	100	78	/	18-2	/	4-18	280	180	8.5
	40	200	145	110	85	/	18-3	/	4-18	330	200	12.5
	50	230	160	125	100	/	18-3	/	4-18	350	240	14
	65	290	180	145	120	/	18-3	/	4-18	400	280	22.58
	80	340	195	160	135	/	20-3	/	8-18	355	280	29
	100	350	215	180	155	/	22-3	/	8-18	415	320	32.5
	125	400	245	210	185	/	24-3	/	8-18	460	360	80
	150	480	280	240	210	/	24-3	/	8-23	510	400	93.5
	200	600	335	295	265	/	26-3	/	12-23	710	400	180
	250	650	405	355	320	/	30-3	/	12-25	786	450	440
	300	750	460	410	375	/	30-4	/	12-25	925	500	648
2.5	10	130	90	60	40	/	16-2	/	4-14	198	120	4.9
	15	130	95	65	45	/	16-2	/	4-14	218	120	5.4
	20	150	105	75	55	/	16-2	/	4-14	258	140	7
	25	160	115	85	65	/	16-2	/	4-14	275	160	7.4
	32	180	135	100	78	/	18-2	/	4-18	280	180	8.5
	40	200	145	110	85	/	18-3	/	4-18	330	200	12.5
	50	230	160	125	100	/	20-3	/	4-18	350	240	16
	65	290	180	145	125	/	22-3	/	8-18	400	280	25
	80	310	195	160	145	/	22-3	/	8-18	355	280	30
	100	350	230	190	160	/	24-3	/	8-23	415	320	34.5
	125	400	270	220	188	/	28-3	/	8-25	460	360	89
	150	480	300	250	218	/	30-3	/	8-25	510	400	98
	200	600	360	310	278	/	34-3	/	12-25	710	400	180
	250	650	425	370	332	/	36-3	/	12-30	786	450	446
	300	750	485	430	390	/	40-4	/	12-30	925	500	654
4.0	10	130	90	60	40	34	16-2	4	4-14	198	120	4.9
	15	130	95	65	45	40	16-2	4	4-14	233	120	5.7
	20	150	105	75	55	51	16-2	4	4-14	275	140	7
	25	160	115	85	65	58	16-2	4	4-14	285	160	8.8
	32	180	135	100	78	66	18-2	4	4-18	302	180	11.8
	40	200	145	110	85	76	18-3	4	4-18	355	200	16.5
	50	230	160	125	100	88	20-3	4	4-18	373	240	24
	65	290	180	145	125	110	22-3	4	8-18	408	280	33
	80	310	195	160	145	121	22-32	4	8-18	436	320	44
	100	350	230	190	160	150	24-3	4.5	8-23	480	360	60
	125	400	270	220	188	176	28-3	4.5	8-25	558	400	89
	150	480	300	250	218	204	30-3	4.5	8-25	611	400	98
