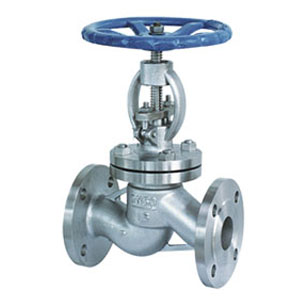

不銹鋼截止閥說明：不銹鋼截止閥系列產品，主要用來切斷（或接通）管路介質。適用于化工等行業的硝酸、醋酸等場合。該系列產品按國家標準生產，具有結構先進，工藝性能，各項性能指標達到先進標準水平。

不銹鋼截止閥結構特點
該型閥門采用平面密封和錐面密封兩種密封型式，可使用于不同工況的介質要求，具有密封性能穩定，使用壽命長。逆時針轉動手輪驅使閥桿帶動閥瓣及膈膜迅速上升，打開通道使介質順利通過。

不銹鋼截止閥設計與制造標準：
1、設計制造按gb12235-89
2、結構長度按gb12221-89
3、法蘭尺寸按jb/g79-94
4、閥門檢查和試驗按gb13927
不銹鋼截止閥性能規范

型號	公稱壓力	試驗壓力			工作溫度(℃)	適用介質
		強度(水)(mpa)	密封(水)空氣	低壓密封空氣
j41w-16p®	1.6	2.4	1.8	0.6	≤200	nitric acid
j41w-25p®	2.5	3.8	2.8	0.6	≤200	硝酸類
						acetic acid
						醋酸類
						nitriv acid
						硝酸類
j41w-40p®	4.0	6.0	4.4	0.6	≤200	acetic acid
j41w-64p®	6.4	9.6	7.0	0.6	≤200	醋酸類

不銹鋼截止閥主要零件材質

零件名稱	zg1cr18ni9ti	zg00cr18ni10	zg1cr18ni12mo2ti	zg00cr17ni14mo2	wcb
閥體/閥蓋	zg1cr18ni9ti	zg00cr18ni10	zg1cr18ni12mo2ti	zg00cr17ni14mo2	wcb
閥瓣	zg1cr18ni9ti	zg00cr18ni10	zg1cr18ni12mo2ti	zg00cr17ni14mo2	1cr13
閥桿	zg1cr18ni9ti	00cr18ni10	1cr18ni12mo2ti	00cr17ni14mo2	1cr13
填料	ptfe編織	ptfe編織	ptfe編織	ptfe編織	石墨
墊片	304+ptfe	304l+ptfe	316+ptfe	316l+ptfe	石墨+304
壓蓋	zg1cr18ni9ti	zg00cr18ni10	zg1cr18ni12mo2ti	zg00cr17ni14mo2	wcb
填料壓環	1cr18ni9ti	00cr18ni10	1cr18ni12mo2ti	00cr17ni14mo2	1cr13
螺栓	1cr17ni2	1cr17ni2	1cr17ni2	1cr17ni2	35crmoa
螺母	1cr18ni9ti	1cr18ni9ti	1cr18ni9ti	1cr18ni9ti	45

不銹鋼截止閥1.6mpa主要連接尺寸及重量

尺寸	dn	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
l	mm	130	150	160	180	200	230	290	310	350	400	480	600	650	750	850	950
h	mm	200	243	253	280	312	321	325	355	415	460	510	700	975	1115	1250	1380
w	mm	120	140	160	160	200	200	240	240	280	320	360	560	600	700	800	900
重量	kg	5	6.5	7	13.5	16	32	45	60	80	107	134	268	449	663	750	1170

不銹鋼截止閥2.5mpa主要連接尺寸及重量

尺寸	dn	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
l	mm	130	150	160	180	200	230	290	310	350	400	480	600	650	750	850	950
h	mm	200	243	253	280	312	321	325	355	415	460	510	700	975	1115	1250	1380
w	mm	120	140	160	160	200	200	240	240	280	320	360	560	600	700	800	900
重量	kg	5	6.5	7	13.5	16	32	45	60	80	107	134	268	449	663	750	1170

不銹鋼截止閥4.0mpa主要連接尺寸及重量

尺寸	dn	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
l	mm	130	150	160	180	200	230	290	310	350	400	480	600	650	750	850	950
h	mm	200	243	253	280	312	321	325	355	415	460	510	700	975	1115	1250	1380
w	mm	120	140	160	160	200	200	240	240	280	320	360	560	600	700	800	900
重量	kg	5	6.5	7	13.5	16	32	45	60	80	107	134	268	491	705	850	1234

不銹鋼截止閥6.4mpa主要連接尺寸及重量

尺寸	dn	15	20	25	40	50	65	80	100	125	150
l	mm	170	190	210	230	260	300	340	380	430	550
h	mm	195	228	250	325	360	410	450	485	537	646
w	mm	140	160	180	200	240	280	320	360	400	450
重量	kg	10	13	15	19	25	35	48	56	125	157

不銹鋼截止閥10.0mpa主要連接尺寸及重量

尺寸	dn	15	20	25	32	40	50	65	80	100	125	150	200	250	300
l	mm	170	190	210	230	260	300	340	380	430	500	550	650	775	900
h	mm	195	228	250	325	360	410	450	485	537		840	925	1015	1200
w	mm	100	100	120	160	160	180	200	200	240	-	-	-	-	-
重量	kg	10	12	17	25	30	40	68	92	107	-	310	590	850	1040

不銹鋼截止閥16.0mpa主要連接尺寸及重量

尺寸	dn	15	20	25	32	40	50	65	80	100	125	150	200
l	mm	170	190	210	230	260	300	340	380	430	500	550	650
h	mm	148	156	175	200	231	262	470	500	557	613	671	765
w	mm	100	100	120	140	160	180	360	400	450	450	500	500
重量	kg	4.64	7.42	10.07	12.3	15.2	29.71	65	83	125	175	249	375

 ​
