氣動襯氟調節閥產品的詳細資料：產品型號：zmjbp-16f46p產品名稱：氣動襯氟調節閥產品特點：zmjbp-16f46p氣動薄膜襯四氟單座調節閥，是自控儀表中的執行單元。它由氣動薄膜執行機構和直通單座襯氟塑閥兩部份組成。由于該閥接觸介質的部位均采用高壓注塑工藝，襯有能耐腐蝕、耐老化的聚全氟乙丙烯（簡稱f46），又采用聚四氟乙烯波紋管密封，因而該閥廣泛適用于化工、石油、冶金、醫藥、電力等行業中對酸、堿強腐蝕介質和有毒、易揮發等氣體、液體介質的過程控制。氣動襯氟調節閥產品特點：1．耐腐蝕：閥體內腔、閥芯、閥座、閥桿均316不銹鋼，能耐酸、堿，耐強腐蝕。
2．密封性能好：采用聚四乙烯材質的波紋管和填料雙重密封，確保無滲漏。
3．泄漏量�。河捎陂y芯、閥座是軟密封，故泄漏量低于國家iv級標準。
4．采用輕小型多彈簧執行機構，體積小，重量輕，調節精度高。氣動襯氟調節閥零件材料：☆閥體、閥蓋：ht200，zg230-450，zg1cr18ni9ti
☆閥芯、閥座：1cr18ni9ti，司太萊合金堆焊
☆軟密封閥芯：增強聚四氟乙烯
☆波紋管：1cr18ni9ti 聚四氟乙烯波紋管
☆填片：橡膠石棉板、10’’、 1cr18ni9ti石棉纏繞墊片
☆膜蓋：a3
☆波紋膜片：丁晴橡膠夾增強滌綸織物
☆彈簧：30simn
☆閥桿、推桿：2cr13、1cr18ni9ti
☆襯套：2cr13氣動襯氟調節閥技術參數：性能指標：（表一）

項目	性能指標
基本誤差％	≤±8
回差％	≤8
死區％	≤6
額定流量系數誤差	≤±10％（kv≤5時±15％）
泄漏量	≤0.01％閥額定容量

氣動襯氟調節閥技術參數：（表二）

公稱通徑dn（mm）		g3/4’’						20						25	32	40		50		65	80	100	150
閥座直徑dn（mm）		3	4	5	6	7	8	10		12	15	20		26	32	40		50		65	80	100	150
額定流量系數kv		0.08	1.12	0.20	.032	0.50	0.80	1.2		2	3.2	5		8	12	20		32		50	70	100	240
流量特性		直線						直線\等百分比
公稱壓力pn（mpa）		1.01.6
配用執行機構	型號	zha-22															zha-23		zha-34				zha-45
	有效面積cm	200							280								400		630				1000
	工作行程mm	10							10				16				25		40				60
	彈簧范圍kpa	20-10040-200
作用方式		氣關式或氣開式
工作溫度		-30~200℃
固有可調比r		30：1

氣動薄膜襯四氟單座調節閥的允許壓差：（見表三）標準組配的氣動單座閥，其氣動薄膜執行機構的輸出力是一定的。為實現理想的調節和關閉，閥門的壓差必須限制在一定數值內，本產品應按表3選用。當壓差超過允許值時，可調整彈簧預緊力，配用閥門定位器或選用其它執行機構來克服不平衡力，但訂貨時必須與我公司聯系，說明具體情況后方可訂貨。氣動薄膜襯四氟單座調節閥充許壓差：（表四）

供氣壓力	彈簧范圍	公稱通徑	g3/4’’	20				25	32	40	50	65	80	100	150
		閥座直徑（dn	3-8	10	12	15	20	26	32	40	50	65	80	100	150
0.14	20~100	允許壓差△p（mpa）	1.6					0.8	0.5	0.5	0.3	0.25	0.2	0.12	0.08
0.24	40~200		-						1.2	1.1	0.7	0.65	0.45	0.28	0.20

注：流開流態，關閉時p2=0氣動薄膜襯四氟單座調節閥主要零件材料：（表五）

零件名稱	材料	零件名稱	材料
閥體	zg25襯f46（fep）	波紋管	f4（ptfe）
閥芯	2cr13襯f46（fep）
	哈氏合金、蒙乃爾	填料	f4（ptfe）
閥座	2cr13襯f46（fep）		柔性石墨
	哈氏合金、蒙乃爾

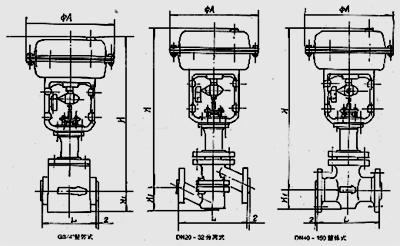

注：對含有雜質、顆粒的介質，閥芯、閥座可采用哈氏合金等。氣動薄膜襯四氟單座調節閥外形尺寸：（表六）

公稱通徑 dn（㎜）	3/4″	20	25	32	40	50	65	80	100	150
l	116	180	185	200	220	250	275	300	350	480
a	245	245	245	245	290	290	362	362	362	454
h	401	445	485	495	523	532	697	699	699	817
h1	50	65	70	80	71	88	102	140	170	190
重量	17	17	19	21	28	31.5	54	64	80	120

注：法蘭標準符合jb78-59、jb79-59標準.也可根據用ansi美國標準等其它標準。
配套附件：
1．各種型號的閥門定位器，電氣轉換器，空氣過濾減壓器。
2．手輪機構。
3．電磁閥，接近開關。氣動襯氟調節閥型號編制說明：

z	j	h	p	16	c	g	k
自控閥門	執行機構：	多彈簧氣動薄膜執行機構	閥門結構類型：	公稱壓力：	閥體材質：	溫度類型：	作用型式：
-	j：表示精小型	-	p：表示單座	16：表示1.6mpa	c：表示碳鋼	g：中溫型常溫省略	k：表示氣開型
-	-	-	n：表示雙座	25：表示2.5mpa	p：表示不銹鋼	-	b：表示氣關型
-	-	-	m：表示套筒閥	40：表示4.0mpa	f46：表示閥體襯氟	-	-
-	-	-	-	64：表示6.4mpa	-
