氣動角式調節閥產品的詳細資料：產品型號：zjhj產品名稱：氣動角式調節閥產品特點：zjhj精小型氣動薄膜調節角閥單座閥采用頂部導向結構，配用多彈簧執行機構。具有結構緊湊、重量輕、動作靈敏、流體通道呈s流線型、壓力損失小、閥容量大、流量特性精確、拆裝方便等優點。廣泛應用于精確控制氣體、液體等介質的工藝參數如壓力、流量溫度、液位保持在給定值。特別適用于允許泄漏量小，閥前后壓差不大的高粘度，含有懸浮物和顆粒狀物質流體的調節，可避免結焦、堵塞、便于自?xún)襞c清洗的場合。氣動角式調節閥閥體：☆形 式：角形單座鑄造閥
☆公稱通徑：20-300mm
☆公稱壓力：pn1.6 4.0 6.4mpa
☆連接形式：法蘭按jb78-59 jb79-59
☆材 料：ht200 zg230—450 zg1cr18ni9ti zg0cr18ni12mn2ti 氣動角式調節閥上閥蓋：常溫型：-20~+200℃
散熱型：-40~+450℃
壓蓋形式：螺栓壓緊式
填 料：v型聚四氟乙烯填料，柔性石墨、不銹鋼波紋管。氣動角式調節閥閥內組件：◇閥芯型式： 上導向單座柱塞型閥芯
◇流量特性： 等百分比特性、線性特性和快開特性
◇材 料：1c18ni9ti 0cr18ni12mo2ti氣動角式調節閥執行機構：△型 式 ：多彈簧式薄膜執行機構
△膜片材料： 丁晴橡膠夾增強滌綸積物
△彈簧范圍 ：0.02~0.10、0.08~0.24mpa
△供氣壓力： 0.14、0.16、0.28、0.40mpa
△氣源接頭： 內螺紋m10×1
△環境溫度： -30~+70℃
△閥作用型式 ： 氣—開式或氣—關式
△附 件 ： 定位器、手輪機構氣動角式調節閥性能：★泄漏量 ： 金屬閥座符合標準ansib16.104iv級
★小于額定cv的0.01%
★回 差 ： 3%(不帶定位器)、1%(帶定位器)
★線 性 ： ±5%(不帶定位器)、±1%(帶定位器)
★備注：使用v型聚四氟乙烯填料
★可調范圍 ： 50:1氣動角式調節閥規格參數表：

公稱通徑dn	20	25	32	40	50	65	80	100	125	150	200	250	300
閥座直徑dn(mm)	20	25	32	40	50	65	80	100	125	150	200	250	300
額定流量系數kv	6.5	10	16	25	40	63	100	160	250	400	630
行程mm	10	16		25		40			60			100

氣動角式調節閥主要零件材料及推薦使用溫度范圍：

閥體材料	公稱壓力mpa	介質工作溫度℃
		〈	〈	〈	〈	〈	〈	〈	〈	〈	〈	〈	〈	〈	〈
		120	200	250	300	350	400	425	450	475	500	525	550	575	600
		最大工作壓力mpa
鑄鐵ht200	1.6	1.6	1.5
鑄鋼zg25	4.0 6.4		4.0 6.4	3.7 5.9	3.3 5.2	3.0 4.7	2.8 4.1	2.3 3.7	1.8 2.9
鑄不銹鋼zg1cr18ni9ti	4.0 6.4					4.0 6.4	3.0 4.4	2.7 4.2	2.4 4.0	2.1 3.8	1.9 3.5	1.7 3.4	1.4 3.2	1.1 2.9	0.8 2.6

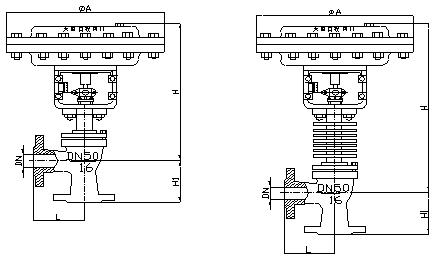

氣動角式調節閥外裝尺寸：

公稱通徑dn（mm）	l（mm）	h1（ mm）	h（mm）		øa
	1.6（mpa）		常溫	中溫
20	100	100	349	444	285
25	115	115	350	445	285
32	130	130	358	458	285
40	130	130	378	478	285
50	150	150	393	493	285
65	170	170	494	594	360
80	190	190	503	628	360
100	215	215	521	646	360
125	250	250	634	759	360
150	275	275	696	846	470
200	325	325	715	915	470

氣動角式調節閥型號編制說明：

z	j	h	j	16	c	g	k
自控閥門	執行機構：	多彈簧氣動薄膜執行機構	閥門結構類型:	公稱壓力：	閥體材質：	溫度類型：	作用型式：
	j：表示精小型		f：表示分流閥	16：表示1.6mpa	c：表示碳鋼	g：中溫型常溫省略	k：表示氣開型
			h：表示合流閥	25：表示2.5mpa	p：表示不銹鋼		b：表示氣關型
			j： 表示角形閥	40：表示4.0mpa	f46：表示閥體襯氟
				64：表示6.4mpa
