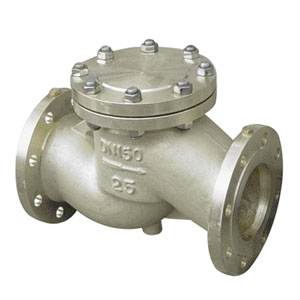

氧氣止回閥用途
hy41w氧氣止回閥適用于氧氣管網等系統作單向閥，起截流止回的作用，如富氧系統防止冷風倒流，濺渣爐中防止氮、氧互串。
氧氣止回閥結構和工作原理
hy41w氧氣止回閥由閥體、閥蓋、閥板等組成，介質由一端進入使閥板升高，介質流通；當介質壓力消失或出口壓力大于進口壓力時，閥板自行下降關閉通道，起止回作用。 閥門主件材質均選用硅黃銅，具有良好的阻火性能。 止回閥一般適用于清凈介質，不宜用于含有固體顆粒和粘度較大的介質。
氧氣止回閥性能參數：
| 公稱通徑 | 15－600 | |||
| 公稱壓力 | 1.6 | 2.5 | 4.0 | |
| 試驗壓力 （mpa） |
強度 | 2.4 | 3.75 | 6.0 |
| 密封 | 1.76 | 2.75 | 4.4 | |
| 適用溫度 | -20℃－200℃ | |||
| 適用介質 | 氧氣 | |||
| 閥體 | 硅黃銅、不銹鋼 | |||
| 閥芯 | 銅、不銹鋼 | |||
| 填料 | 聚四氟乙烯 | |||
| 產品型號 | hy41w－16t/p、hy41w－25t/p、hy41w－40t/p | |||
氧氣止回閥連接尺寸：
| 型號 | 公稱通徑 dn(㎜) |
尺寸㎜ | ||||||
| l | d | d1 | d2 | z-фd | b | h | ||
| hy41w-16t | 15 | 130 | 95 | 65 | 45 | 4-ф14 | 14 | 77 |
| 20 | 150 | 105 | 75 | 55 | 4-ф14 | 14 | 77 | |
| 25 | 160 | 115 | 85 | 65 | 4-ф14 | 16 | 80 | |
| 32 | 180 | 135 | 100 | 78 | 4-ф18 | 16 | 85 | |
| 40 | 200 | 145 | 110 | 85 | 4-ф18 | 16 | 95 | |
| 50 | 230 | 160 | 125 | 100 | 4-ф18 | 16 | 105 | |
| 65 | 290 | 180 | 145 | 120 | 4-ф18 | 18 | 120 | |
| 80 | 310 | 195 | 160 | 135 | 8-ф18 | 20 | 130 | |
| 100 | 350 | 215 | 180 | 155 | 8-ф18 | 20 | 140 | |
| 125 | 400 | 245 | 210 | 185 | 8-ф18 | 22 | 155 | |
| 150 | 480 | 280 | 240 | 210 | 8-ф23 | 24 | 180 | |
| 200 | 600 | 335 | 295 | 265 | 12-ф23 | 26 | 215 | |
| hy41w-25t | 15 | 130 | 95 | 65 | 45 | 4-ф14 | 16 | 77 |
| 20 | 150 | 105 | 75 | 55 | 4-ф14 | 16 | 77 | |
| 25 | 160 | 115 | 85 | 65 | 4-ф14 | 16 | 80 | |
| 32 | 180 | 135 | 100 | 78 | 4-ф18 | 18 | 85 | |
| 40 | 200 | 145 | 110 | 85 | 4-ф18 | 18 | 95 | |
| 50 | 230 | 160 | 125 | 100 | 4-ф18 | 20 | 105 | |
| 65 | 290 | 180 | 145 | 120 | 8-ф18 | 22 | 120 | |
| 80 | 310 | 195 | 160 | 135 | 8-ф18 | 22 | 130 | |
| 100 | 350 | 230 | 190 | 160 | 8-ф23 | 24 | 140 | |
| 125 | 400 | 270 | 220 | 188 | 8-ф25 | 28 | 155 | |
| 150 | 480 | 300 | 250 | 218 | 8-ф25 | 30 | 180 | |
| 200 | 600 | 360 | 310 | 278 | 12-ф30 | 34 | 215 | |
