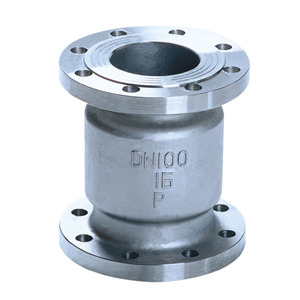

不銹鋼立式止回閥說明： h42w不銹鋼立式止回閥正常處于關閉狀態，由于管線中進口端介質的壓力作用，而克服彈簧阻力使閥門開啟。當進口端介質壓力低于出口端時，彈簧將閥芯推向閥座而使閥門關閉，阻止介質逆流，故起止回作用。 不銹鋼法蘭立式止回閥由于采用彈簧支撐閥芯，故采用立式安裝或臥式裝均可。
不銹鋼立式止回閥主要性能規范
| 型號 | 公稱壓力 pn(mpa) |
試驗壓力sp(mpa) | 適用溫度 (℃) |
適用介質 | |
| 殼體 | 密封 | ||||
| h42w-25p | 2.5 | 3.8 | 2.8 | ≤200 | 硝酸類 |
| h42w-25r | 醋酸類 | ||||
| h42w-40p | 4.0 | 6.0 | 4.4 | 水、油品 | |
| h42w-40r | |||||
| h42y-40 | |||||
| 型號 | 公稱通徑 dn(mm) |
尺寸 | ||||||||
| l | d | d1 | d2 | b | f | z-φ | ||||
| 1 | 2 | 3 | ||||||||
| h42w-25p h42w-25r | 15 | - | 85 | 85 | 95 | 65 | 45 | 16 | - | 4-φ14 |
| 20 | - | 95 | 95 | 105 | 75 | 55 | 16 | - | 4-φ14 | |
| 25 | - | 100 | 105 | 115 | 85 | 65 | 16 | - | 4-φ14 | |
| 32 | - | 105 | 150 | 135 | 100 | 78 | 16 | - | 4-φ14 | |
| 40 | - | 115 | 160 | 145 | 110 | 88 | 18 | - | 4-φ14 | |
| 50 | 140 | 125 | 170 | 160 | 125 | 100 | 20 | 3 | 4-φ14 | |
| 65 | 160 | 145 | 180 | 180 | 145 | 120 | 22 | 3 | 8-φ18 | |
| 80 | 185 | 155 | 200 | 195 | 160 | 135 | 22 | 3 | 8-φ18 | |
| 100 | 210 | 210 | 210 | 230 | 190 | 160 | 24 | 3 | 8-φ23 | |
| 125 | - | 275 | 275 | 275 | 220 | 188 | 28 | 3 | 8-φ25 | |
| 150 | 300 | 225 | 300 | 300 | 250 | 218 | 30 | 3 | 8-φ25 | |
| 200 | 380 | 380 | 380 | 360 | 310 | 278 | 34 | 3 | 12-φ25 | |
