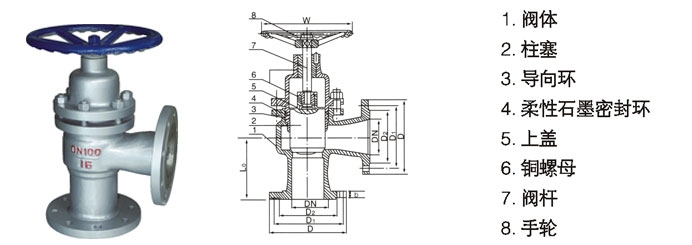

法蘭角式柱塞閥產品簡介：     u44sm法蘭角式柱塞閥與直通式柱塞閥的工作原理完全相同，只不過是安裝在管線中的位置不同，因而石油、化工、化肥、制藥等長輸管線中有不少的拐角轉彎處，而角式柱塞閥正好裝在這個部位，這樣不但減少了接管彎頭，安裝方便，省工、省料等特點。法蘭角式柱塞閥工作原理：     u44sm法蘭角式柱塞閥的關閉由一個不銹鋼柱塞、上下兩只富彈性密封圈及一個金屬隔框組成，密封效果由柱塞與密封圈緊密配合來達到，柱塞插在兩只密封圈中，密封面積遠大于普通截止閥；開關柱塞閥時，柱塞在密封圈中緩慢移動，接觸面幾乎不磨損，關閉時，柱塞插入下密封圈，截斷流道；開啟時，柱塞雖然脫離下密封圈，但仍藏在上密封圈內，保持與外界隔離，不致發生泄漏。法蘭角式柱塞閥產品特點：1、可安裝在水平或垂直的管道上。2、閥體材質可以選用高溫不銹鋼或碳鋼材質。3、閥桿調質及表面氮化處理，有良好的抗腐和抗摩擦性能；密封好性能更可靠。4、閥瓣與閥桿設計為一體結構，用以防止由于管路壓力波動造成內件沖出閥體的可能性，結構緊湊，使用安全。法蘭角式柱塞閥安裝和維修：1、本柱塞閥可在任意位置安裝，介質流動方向見閥體一箭頭所示。2、在短時間內，冷熱交替溫差較大的管道中，柱塞閥不能使用。3、本公司生產的柱塞閥出廠前均按zbj16006進行試驗、驗收、使用時只需將外表及孔腔清洗干凈，不必拆洗和更換。4、經過一段時間的使用密封環如有磨損及滲漏必須先將閥門關閉后，再將中法蘭螺栓均勻地略加旋緊以至不滲漏即可同時更換時應防止柱塞和新裝密封環裂痕和碰傷。法蘭角式柱塞閥主要連接、結構尺寸：

型號	公稱通徑 dn(mm)	主要外形及連接尺寸
		l0	h	w	d	d1	d2	b	z-φ d
u(j)44sm-16cp	15	65	190	100	95	65	45	12	4-14
	20	75	210	100	105	75	55	12	4-14
	25	80	220	120	115	85	65	12	4-14
	32	90	250	140	135	100	78	13	4-18
	40	100	280	160	145	110	85	13	4-18
	50	115	300	180	160	125	100	13	4-18
	65	145	320	200	180	145	120	15	4-18
	80	155	340	240	195	160	135	17	8-18
	100	175	420	280	215	180	155	17	8-18
	125	200	440	320	240	210	185	19	8-18
	150	240	530	350	280	240	210	21	8-23
	200	300	610	400	335	295	265	23	12-23
	250	325	730	520	405	355	295	27	12-25
	300	375	850	640	460	410	385	28	12-25
	350	394	970	460	520	470	435	30	16-25
	400	457	1100	900	580	525	485	32	16-30

法蘭角式柱塞閥主要連接尺寸:

型號	公稱通徑 dn(mm)	主要外形及連接尺寸
		l0	h	w	d	d1	d2	b	z-φ d
u(j)44sm-25cp	15	65	190	100	95	65	45	14	4-14
	20	75	210	100	105	75	55	14	4-14
	25	80	230	110	115	85	65	14	4-14
	32	90	260	140	135	100	78	15	4-18
	40	100	260	160	145	110	85	15	4-18
	50	115	290	180	160	125	100	17	4-18
	65	145	320	200	180	145	120	19	8-18
	80	155	370	240	195	160	135	19	8-18
	100	175	420	280	230	190	160	21	8-23
	125	200	460	320	270	220	188	25	8-25
	150	240	530	350	300	250	218	27	8-25
	200	300	610	400	360	310	282	31	12-25
	250	325	730	520	425	370	345	33	12-30
	300	375	850	640	485	430	408	36	16-30
	350	394	970	760	550	490	465	40	16-34
	400	457	1100	900	610	550	535	44	16-34
