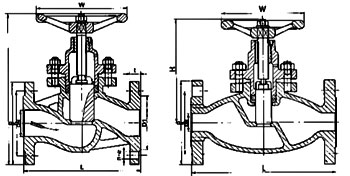

金屬密封柱塞式截止閥工作原理：     uj41h金屬密封柱塞截止閥依靠截止閥的原理，閥桿帶動柱塞在導向套中上、下往復運動，使柱塞端部斜錐面與閥座錐面完成閥門的開啟與關閉功能。通過中柱與密封環間采用過盈配合，通過調節中法蘭螺栓預緊力，使密封環壓縮所產生的側向力與閥體中孔面柱塞外圓密封，從而保證了閥門的密封性。金屬密封柱塞式截止閥結構及特點：☆柱塞截止閥是由閥體、閥蓋、閥桿、柱塞、導向、密封環、手輪等零件組成(如圖)。當手輪旋轉時，通過閥桿帶動柱塞在導向套中上、下往復運動，使柱塞端部斜錐面與閥座錐面完成閥門的開啟與關閉功能。☆在閥門中柱塞與密封環間采用過盈配合，通過調節中法蘭螺栓預緊力，使密封環壓縮所產生的側向力與閥體中孔面柱塞外圓密封，從而保證了閥門的密封性。杜絕了內泄漏�！钣捎诿芊猸h(huán)采用回彈性強、耐磨性高的無毒新型密封材料，所以密封可靠、經久耐用，從而提高了閥門的使用壽命�！畋鹃y門結合柱塞閥的無泄漏優點和截止閥啟閉快的特點，成為一種結構新穎、用途廣泛的新產品。其優越性遠勝于普通截止閥。金屬密封柱塞式截止閥運用規范：●閥門設計、制造按：gbl2235《法蘭連接鋼截止閥升降式止回閥》的規定。
●閥門的結構長度按：gbl2221《法蘭連接金屬閥門長度》系列尺寸。api閥心結構長度按ansi 16110-86有關尺寸選用。
●閥門連接法蘭尺寸按：hgjl44-76-91《鋼制管法蘭、墊片、緊固件》及hg標準中的尺寸選用。
●閥門檢查和試驗按：gb/t13927《閥門的實驗和檢驗》及api 598《閥門的實驗和檢驗》要求。金屬密封柱塞式截止閥安裝和維修：☆本公司生產的柱塞截止閥出廠前均進行過嚴格試壓、驗收。使用時只需將外表及孔腔清洗干凈，不必拆洗和更換。
☆本閥門可在任意位置安裝，介質流動方向見閥體上箭頭所示。
☆經過一段時間的使用，密封環如有磨損有滲漏必須先將閥門關閉后，再將中法蘭螺栓均勻略加旋緊以至下滲漏即可，
☆不宜盲目將螺栓擰得太緊。同時更換時應防止柱塞和新裝密封環表面裂痕和碰傷。金屬密封柱塞式截止閥結構規范：

pnl.6-4.o  pn6.4-10.0	dnl5-250  dnl5-100	pnl.6-4.o  pn6.4-10.0	dn≥250  dn≥200
柱塞截止閥		平衡式柱塞截止閥

金屬密封柱塞式截止閥性能規范 ：

閥體材料	適用溫度	適用介質	壓力范圍
鑄 鋼	≤425℃	水、蒸汽、石油產品	pnl.6-1.6mpa
不銹鋼	≤300℃	硝酸、醋酸	通徑范圍
含鉬不銹鋼	≤300℃	氮、氫、氨尿素等	dnl5-500mm

金屬密封柱塞式截止閥結構尺寸：

dn(mm) 尺寸	uj41h-16c、y、p、r
	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
l	130	150	160	180	200	230	290	310	350	400	480	495	622	698	787	914
h	170	190	210	250	270	300	340	380	420	450	540	640	740	850	970	1100
w	100	100	120	140	160	180	200	240	270	310	340	400	520	640	760	900
d	95	105	115	135	145	160	180	195	215	245	280	335	405	460	520	580
k	65	75	85	100	110	125	145	160	180	210	240	295	355	410	470	525
d1	45	55	65	78	85	100	120	135	155	185	210	265	320	375	435	485
t	14	14	14	16	16	16	18	20	20	22	24	26	30	30	34	36
n-φ	4-14	4-14	4-18	4-18	4-18	4-18	4-18	8-18	8-18	8-18	8-23	12-23	12-25	12-25	16-25	16-30
重量（千克）	3．5	4．5	5．5	8	11．5	15	21	30	42	55	90	142	210	290	500
dn(mm) 尺寸	uj41h（y）-25c、p、r
	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
l	130	150	160	180	200	230	290	310	350	400	480	495	622	698	787	914
h	170	190	200	230	260	280	300	370	400	420	510	590	710	830	950	1080
w	100	100	120	140	160	180	200	240	270	310	340	400	520	540	780	900
d	95	105	115	135	145	160	180	195	230	270	200	375	445	510	570	655
k	65	75	85	100	110	125	145	160	190	220	250	320	385	450	510	585
d1	39	50	57	65	75	87	109	120	148	175	203	259	312	363	421	473
t	16	16	16	18	18	20	22	22	24	22	30	38	42	46	52	58
n-φ	4-14	4-14	4-18	4-18	4-18	4-18	4-18	8-18	8-23	8-25	8-25	12-30	12-34	16-34	16-34	16-41
dn(mm) 尺寸	uj41h-40c、y、p、r
	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
l	130	150	160	180	200	230	290	310	350	400	480	533	622	711	838	914
h	170	190	210	250	270	300	340	380	420	460	540	640	740	850	980	1100
w	100	100	120	140	160	180	200	240	280	310	340	400	520	640	760	900
d	95	105	115	135	145	160	180	195	230	270	300	360	425	485	550	610
k	65	75	85	100	110	125	145	160	190	220	250	310	370	430	490	550
d1	45	55	65	78	85	100	120	135	160	188	218	278	332	390	448	505
t	16	16	16	18	18	20	22	22	24	28	30	34	36	40	44	48
n-φ	4-14	4-14	4-14	4-18	4-18	4-18	8-18	8-18	8-23	8-25	8-25	12-25	12-30	16-30	16-34	16-34
重量（千克）	3.5	4.5	5.5	8	11.5	15	21	30	42.5	57	91	150	220	300	550
