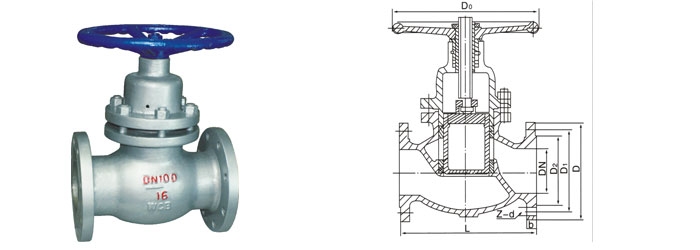

柱塞式閘閥產品簡介：     uz41sm柱塞式閘閥是根據原有的閘閥連接尺寸設計制造的，由于閘閥在使用過程中出現外漏，密封環帶復性較差，使用壽命短等缺點，本柱塞閘閥結合了柱塞閥的無泄漏優點和閘閥啟閉快又耐高溫高壓的特點，成為一種結構新穎的無泄漏柱塞閘閥。柱塞式閘閥結構特點：1、uz41sm柱塞式閘閥是由閥體、閥蓋、閥桿、柱塞、導向套、密封環、手輪等零件組成 (如圖)。當手輪旋轉時，通過閥桿帶動柱塞在導向套中上、下往復運動，使柱塞端部斜錐面與閥座面完成閥門的開啟與關閉功能。2、在閥門中柱塞與密封環采用過盈配合，通過調節中法蘭螺栓預緊力，使密封環壓縮所產生的側向力與閥體中孔面及柱塞外圓密封從而耐磨 性高的無毒新型密封材料，所以密封可靠、經久耐用，從而提高閥門的使用壽命。3、uz41sm柱塞式閘閥是根據原有的閘閥連接尺寸設計制造的，由于閘閥在使用過程中出現外漏，密封環帶復性較差，使用壽命短等缺點，本柱塞閘閥結合了柱塞閥的無泄漏優點和閘閥啟閉快又耐高溫高壓的特點，成為一種結構新穎的無泄漏柱塞閘閥。柱塞式閘閥性能規范：

閥體材料	適用溫度	適用介質	壓力范圍
鑄鋼	≤250℃	水、蒸汽、油品	pnl．6-4.0mpa
鑄鐵	≤180℃	水、蒸汽、油品	pnl．6
不銹鋼	≤200℃	硝酸、醋酸	通徑范圍
含鉬不銹鋼	≤200℃	氮、氫、尿素等	dnl 5-400mm

柱塞式閘閥實驗壓力：

實驗項目	實驗介質	實驗壓力
壓強實驗	水	1.5pn
高壓密封試驗	水	1.1pn
低壓氣密封試驗	氣	0.5-o.7mpa

柱塞式閘閥主要連接、結構尺寸：

公稱通徑 dn(mm)	尺寸
	l	d	d1	d2	b	z-φ d	h	h1	d0
uj41h/y-16c
15	130	95	65	45	14	4-14	145	157	100
20	150	105	75	55	14	4-14	149	165	120
25	160	115	85	65	14	4-14	166	184	120
32	180	135	100	78	16	4-18	187	213	160
40	200	145	110	85	16	4-18	208	236	180
50	230	160	125	100	16	4-18	234	268	220
65	290	180	145	120	18	8-18	284	330	240
80	310	195	160	135	20	8-18	314	358	280
100	350	215	180	155	20	8-18	365	427	320
125	400	240	210	185	22	8-18	401	475	360
150	480	280	240	210	24	8-23	415	505	400
200	600	335	295	265	26	12-23	508	626	450
250	650	405	355	320	30	12-25	590	740	500
300	750	460	410	375	30	12-25	1000	1160	560
350	787	520	470	435	34	16-25	1040	1210	640
400	914	580	525	485	36	16-30	1200	1400	720
uj41h/y-25c
15	130	95	65	45	16	4-14	145	157	100
20	150	105	75	55	16	4-14	149	165	120
25	160	115	85	65	16	4-14	166	184	120
32	180	135	100	78	18	4-18	187	213	160
40	200	145	110	85	18	4-18	208	236	180
50	230	160	125	100	20	4-18	234	268	220
65	290	180	145	120	22	8-18	284	330	240
80	310	195	160	135	22	8-18	314	358	280
100	350	230	190	160	24	8-23	365	427	320
125	400	270	220	188	28	8-25	401	475	360
150	480	300	250	218	30	8-25	415	505	400
200	600	360	310	282	34	12-25	508	626	450
250	650	425	370	332	36	12-30	590	740	500
300	750	485	430	390	40	16-30	1000	1160	560
350	787	550	490	448	44	16-34	1040	1210	640
400	914	610	550	505	48	16-34	1200	1400	720
